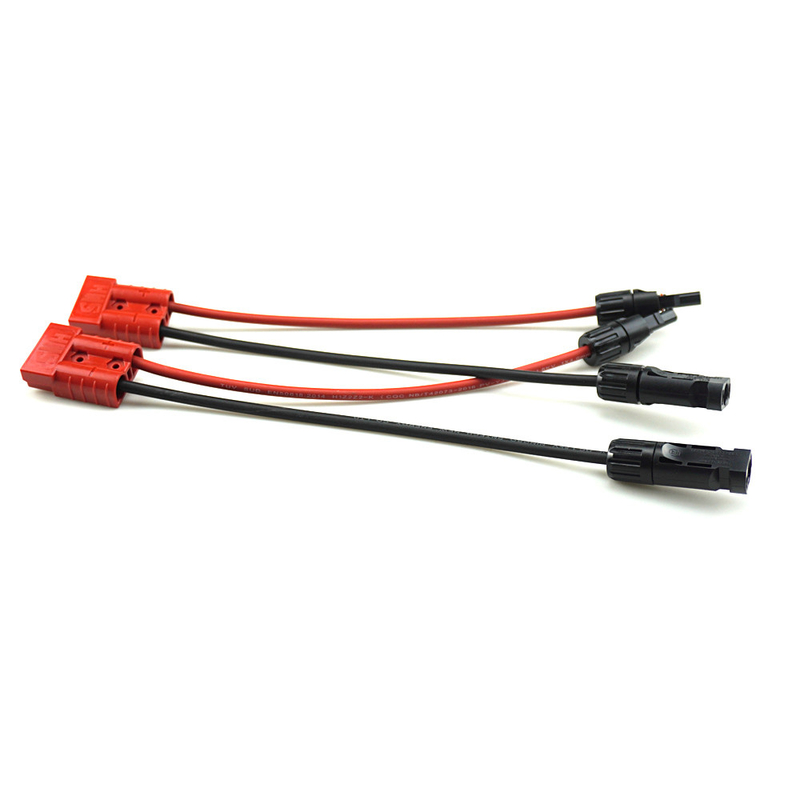

सौर एंडरसन कनेक्टर के साथ OEM अनुकूलित सौर पैनल एक्सटेंशन केबल
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रोडक्ट का नाम | सौर एंडरसन कनेक्टर के साथ केबल | टेस्ट वोल्टेज | 6KV |
|---|---|---|---|
| सुरक्षा का स्तर | आईपी67 | वर्तमान मूल्यांकित | 30ए |
| संपर्क प्रतिरोध | ≤5mΩ | रंग | काला और लाल |
| प्रमुखता से दिखाना | सौर एंडरसन कनेक्टर केबल,सौर कनेक्टर एक्सटेंशन केबल OEM,अनुकूलित सौर पैनल एक्सटेंशन केबल |
||
उत्पाद विवरण
OEM नवीनतम डिजाइन कनेक्टर सौर एंडरसन कनेक्टर के साथ अनुकूलित केबल
एंडरसन एडाप्टर के लिए सौर कनेक्टर 10AWG शुद्ध कॉपर उल प्रमाणित तार सौर पैनलों से सौर जनरेटर पावर स्टेशन तक
वायरिंग वेदरप्रूफ है और अत्यधिक गर्मी और ठंड का सामना करने के लिए डिज़ाइन की गई है।सौर पैनल कनेक्टर के विभिन्न ब्रांडों में अलग-अलग ध्रुवताएं हो सकती हैं।हमारे उत्पाद-एम सी 4 केबल, लाल तार (पुरुष कनेक्टर) = सकारात्मक इलेक्ट्रोड, काला तार (महिला कनेक्टर) = नकारात्मक ध्रुवीयता।अंतिम कनेक्शन से पहले, सुनिश्चित करें कि ध्रुवीयता सही है, अन्यथा ध्रुवीयता उलट हो सकती है।
सामान्य विशेषताएं: इलेक्ट्रॉन-बीम क्रॉस-लिंक्ड इन्सुलेशन और कोटिंग से बना केबल;गर्मी, ठंड, तेल, घर्षण, ओजोन, यूवी और मौसम के खिलाफ उच्च प्रतिरोध;
आग लगने की स्थिति में बेहतर प्रतिक्रिया के साथ।कम धुआं, हलोजन मुक्त, लौ मुक्त, लौ retardant;लचीला, पट्टी करने में आसान, बहुत कम जगह की आवश्यकता, अत्यंत, अत्यंत यांत्रिक रूप से मजबूत, बहुत लंबा जीवनकाल।
का चित्रसौर विस्तार केबल के साथएंडरसन कनेक्टर
| टाइप | पार | किनारा | कंडक्टर | कंडक्टर | आउटर | रेटेड | रेटेड | वज़न |
| खंड | डिजाईन | व्यास | प्रतिरोध | व्यास | वोल्टेज | वर्तमान | ||
| मिमी² | No.x (मिमी) | मिमी | / किमी | मिमी | वीएसी / डीसी | ए | किग्रा/किमी | |
| पीवी-1*1.5 मिमी² | 1.5 | 30x 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| पीवी-1*2.5 मिमी² | 2.5 | 50x 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| पीवी-1*4.0 मिमी² | 4.0 | 56x 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| पीवी-1*6.0 मिमी² | 6.0 | 84x 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
1. कनेक्टर इन-नोब प्रकार के साथ रीड का स्पर्श अपनाता है।
2. ऑटो-लॉक कनेक्शन को अधिक आसान और विश्वसनीय सक्षम करता है।
3. लोकप्रिय फिगर ज्यादातर फील्ड इंस्टॉलेशन के लिए उपयुक्त है।
4. जल्दी से कनेक्टर के लिए।
5. वाटर प्रूफ और धूल से बचाव।
6. लंबा जीवन।
| दर वोल्टेज: | 1000v |
| वर्तमान मूल्यांकित: | 22A(2.5mm2), 30A(4mm2,6mm2) |
| टेस्ट वोल्टेज: | 6 केवी (50 हर्ट्ज) |
| डिग्री की रक्षा करें: | IP67/IP2X |
| इन्सुलेशन सामग्री: | पीसी/पीए/पीपीओ/टीपीई |
| संपर्क सामग्री: | सिल्वर प्लेटेड कॉपर |
| परिचालन तापमान: | -40°C~+90°C |
| सुरक्षित वर्ग: | 2 |
| लौ वर्ग: | UL94-V0 |
| प्लग कनेक्टर्स का संपर्क प्रतिरोध: | ≤5mΩ |
| सम्मिलन बल: | 50एन |
| बल वापस लेना: | 50एन |
| उपयुक्त केबल: | 2.5mm2/4mm2/6mm2 (AWG14/12/10) |
| लॉकिंग प्रणाली: | स्नैप इन |
| उत्पाद संख्या। | डीसी डीसी |
| रेटेड वोल्टेज | टीयूवी 1000 वी डीसी |
| वर्तमान मूल्यांकित | 30ए |
| उपयुक्त केबल क्रॉस सेक्शन | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| टर्मिनल आकार | Φ4.0 मिमी |
| टेस्ट वोल्टेज | डीसी 8KV 1min |
| प्रदुषण का स्तर | 2 |
| संरक्षण वर्ग | कक्षा II |
| टर्मिनल सामग्री | कलई किया हुआ तांबा |
| संपर्क प्रतिरोध | ≤ 5mΩ |
| इन्सुलेशन सामग्री | पीपीओ |
| IP रेटिंग | आईपी67 (आईईसी 60529) |
| पुल-आउट बल | 50एन |
| सम्मिलन बल | 50एन |
| परीक्षण तापमान | -40ºC~ +85ºC |
| लौ वर्ग | UL94V - 0 |
एकत्र करने के लिए निर्देश
सेल्फ असेंबली के दौरान, बताए गए अन्य पुर्जों और उपकरणों का उपयोग किया जाता है या यदि यहां वर्णित तैयारी और असेंबली निर्देशों की अवहेलना की जाती है, तो न तो सुरक्षा की गारंटी दी जा सकती है और न ही तकनीकी डेटा के अनुपालन की गारंटी दी जा सकती है।
बिजली के झटके से सुरक्षा के लिए, पीवी कनेक्टर्स को असेंबल या डिसबैलेंस करते समय बिजली की आपूर्ति से अलग किया जाना चाहिए
अंतिम उत्पाद को बिजली के झटके से सुरक्षा प्रदान करनी चाहिए
लोड के तहत अनप्लगिंग: लोड के दौरान पीवी प्लग कनेक्शन को अनप्लग नहीं किया जाना चाहिए। डीसी / एसी कनवर्टर को बंद करके या एसी सर्किट इंटरप्टर को तोड़कर उन्हें नो लोड स्थिति में रखा जा सकता है। वोल्टेज के दौरान प्लगिंग और अनप्लगिंग की अनुमति है
डिस्कनेक्ट किए गए कनेक्टर्स को सीलिंग कैप के साथ गंदगी और पानी से बचाया जाना चाहिए।
प्लग किए गए हिस्से वॉटरटाइट IP67 . हैं
फ़ायदा:
• सरल, तेज, सुरक्षित और प्रभावी फाइल असेंबली
• स्वतंत्र रूप से विकसित, अभिनव डिजाइन, स्वतंत्र बौद्धिक संपदा अधिकार हैं, सीधे कनेक्टर के अनुकूल हैं
• उच्च यांत्रिक सहनशक्ति
• उच्च धारा और वोल्टेज वहन: 30A, 1000VDC
• कम संक्रमण प्रतिरोध
• अभिनव मुहरबंद, निविड़ अंधकार, धूल प्रतिरोध डिजाइन: आईपी 68
• उत्कृष्ट प्लास्टिक सामग्री, उल 94-वी0, विस्तृत तापमान रेंज: -40 डिग्री सेल्सियस से 90 डिग्री सेल्सियस, लंबे समय तक बाहरी अनुप्रयोग के लिए मौसम और यूवी प्रतिरोधी
• टीयूवी द्वारा स्वीकृत
सामान्य प्रश्न:
1. मुझे कोटेशन कब मिल सकता है?
पूछताछ प्राप्त करने के 24 घंटों के भीतर, यदि आप कीमत प्राप्त करने के लिए बहुत जरूरी हैं, तो कृपया हमें केबल के बारे में पूर्ण विनिर्देश देने के लिए कॉल करें।जल्द ही कीमत की गणना की जाएगी।
2. डिलीवरी के बारे में कब तक?
आमतौर पर भुगतान के बाद 3-4 कार्य दिवसों के भीतर, मुख्य रूप से मात्रा के अनुसार।
3. आपकी भुगतान शर्तें क्या हैं?
हम टी/टी (बैंक हस्तांतरण), एल/सी . स्वीकार करते हैं
4. क्या आप अनुकूलित आदेश स्वीकार करते हैं?
हाँ हम करते हैं।
5. क्या आप OEM और ODM प्रदान करते हैं?
हाँ।OEM और ODM उपलब्ध हैं।
