उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: As request
प्रमाणन: ISO9001/TUV/CE
मॉडल संख्या: H1Z2Z2-K 1x4mm2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मीटर
मूल्य: negotiable
पैकेजिंग विवरण: 100 मीटर / रोल, 250 मीटर / रोल, 500 मीटर प्रति दफ़्ती
प्रसव के समय: 3-10days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रतिदिन 70000 मी
उत्पाद का नाम: |
4 मिमी 2 सौर प्रणाली केबल |
कंडक्टर: |
कलई किया हुआ तांबा |
पैकिंग: |
500 मी / रोल |
केबल आयुध डिपो: |
5.5 मिमी |
दिष्ट विद्युत धारा का वोल्टेज: |
1500 वी |
रंग: |
लाल काला |
उत्पाद का नाम: |
4 मिमी 2 सौर प्रणाली केबल |
कंडक्टर: |
कलई किया हुआ तांबा |
पैकिंग: |
500 मी / रोल |
केबल आयुध डिपो: |
5.5 मिमी |
दिष्ट विद्युत धारा का वोल्टेज: |
1500 वी |
रंग: |
लाल काला |
4mm2 सौर केबल H1Z2Z2-K डीसी XLPO छत फोटोवोल्टिक सिस्टम केबल
आवेदनः | फोटोवोल्टिक बिजली आपूर्ति प्रणाली में उपयोग के लिए अभिप्रेत है। इन्हें मुक्त गतिशील, स्थिर या लटकने के रूप में स्थापित किया जा सकता है। इन्हें केबल ट्रे, नलिकाओं, दीवारों पर या दीवारों में भी स्थापित किया जा सकता है। |
---|---|
कंडक्टर: | कंटेनर तांबा |
इन्सुलेशनः | इलेक्ट्रॉन बीम XLPE |
शीथ: | यूवी प्रतिरोधी XLPE |
मानक: | एएस/एनजेडएस 5000.2 |
वोल्टेजः | 0.6/1 kV AC या 1.8kV DC |
पैकिंग की लंबाईः | 100 मीटर, 500 मीटर |
सामान्य संचालन तापमानः | 75°C |
मानक: | AS/NZS 5033.2012, PV1-F TUV 2 Pfg 1169/08 के2007 |
मूल सामग्री: | एकल कोरः लाल या काला |
घूंघट का रंगः | काला |
ऑपरेटिंग तापमानः | -40°C से 90°C तक। |
कंडक्टर का अधिकतम तापमानः | 120°C. |
अग्नि प्रदर्शनः | एकल केबल का ऊर्ध्वाधर लौ प्रसारः IEC60332-1 धुआं घनत्वः IEC61034, EN50268-2 |
प्राकृतिक संसाधनों की बर्बादी और प्रकृति की देखभाल न करने के कारण पर्यावरण की इतनी सारी समस्याएं हैं, पृथ्वी सूख रही है,और मानव जाति वैकल्पिक मार्ग खोजने के तरीके की तलाश में है, वैकल्पिक ऊर्जा ऊर्जा पहले से ही पाया जाता है और सौर ऊर्जा कहा जाता है, gradually Solar photovoltaic industry is getting more and more attention as within time their prices go down and a lot of people considers solar energy as an alternative one for their offices or house powerसौर ऊर्जा के प्रति बढ़ी हुई रुचि की पृष्ठभूमि में, सौर केबलों की मांग में वृद्धि होने की उम्मीद है, जिसमें डिब्बाबंद तांबा शामिल है।.5 मिमी, 2.5 मिमी, 4.0 मिमी आदि का वर्णन थोड़ा बाद में किया जाएगा। सौर केबल सौर ऊर्जा ऊर्जा उत्पादन के वर्तमान संचरण माध्यम हैं।वे प्रकृति के अनुकूल हैं और अपने पूर्ववर्तियों की तुलना में बहुत सुरक्षित हैंवे सौर पैनलों को आपस में जोड़ रहे हैं।
तकनीकी डेटा
कंडक्टर: कच्चे तांबे के डिब्बे
आईईसी 60228 वर्ग 5 का संदर्भ लें
आंतरिक इन्सुलेशनः XLPE
बाहरी जैकेटः XLPE
रंगः काला और लाल
उत्पाद कोड संख्या | आकार ((मिमी2) | कंडक्टर डाय. | इन्सुलेशन डाय. ((mm) | नाममात्र जैकेट डाय. | शुद्ध भार/1000 मीटर ((kg) |
PV1-F 1x1.5mm2 | 1.5 | 30/0.25 | 3.1 | 4.7 | 39 |
PV1-F 1x2.5mm2 | 2.5 | 49/0.25 | 3.6 | 5.3 | 48 |
PV1-F 1x4mm2 | 4 | 56/0.285 | 4.1 | 5.8 | 68 |
PV1-F 1x6mm2 | 6 | 84/0.285 | 4.7 | 6.4 | 88 |
PV1-F 1x10mm2 | 10 | 80/0.40 | 5.6 | 7.5 | 132 |
PV1-F 1x16mm2 | 16 | 126/0.40 | 7.55 | 10.2 | 205 |
आवेदनः
बिजली उत्पादन के लिए सौर पैनलों और वायरिंग, कनेक्शन के संबंधित घटकों के लिए लागू, विशेष रूप से आउटडोर के लिए उपयुक्त।कम धुआं वाले हेलोजन मुक्त लौ retardant सामग्री का उपयोग करना, उच्च ग्रेड, अधिक सुरक्षा।
नाम | पीवी केबल |
उत्पाद का वर्णन | व्यापक रूप से इनडोर और आउटडोर सौर प्रतिष्ठानों, विद्युत प्रतिष्ठानों, इनडोर और आउटडोर, विस्फोट प्रवण क्षेत्रों, कारखानों, औद्योगिक और कृषि उद्योगों में उपयोग किया जाता है। |
उत्पाद की विशेषताएं | कम धुआं, बिना हाइड्रोजन के, अच्छी ठंड, पराबैंगनी, ओजोन प्रतिरोधी और मौसम प्रतिरोधी। |
लौ retardant, काटने प्रतिरोध और प्रवेश प्रतिरोध। | |
केबल सुरक्षा स्तर II | |
150 डिग्री सेल्सियस के फोटोवोल्टिक केबल विकिरण के साथ इन्सुलेशन सामग्री के रूप में, हेलोजन मुक्त लौ retardant मुख्य कच्चे माल के रूप में हेलोजन मुक्त, गैर विषैले संशोधित पॉलीएथिलीन पतली hengjing राल है,हेलोजन मुक्त जोड़ें, गैर विषैले, लौ retardant, गर्मी स्थिरीकरण, धुआं एजेंट को खत्म, संरक्षक, जैसे कि उर्वरक, हैलोजन, भारी धातुओं, फास्फोरस शामिल नहीं है। | |
यह ROHS के अनुरूप है, और विसर्जन के बाद इन्सुलेशन प्रतिरोध छोटा है। | |
विद्युत | 1डीसी प्रतिरोधः 20 °C पर तैयार केबल के लिए प्रवाहकीय तार कोर डीसी प्रतिरोध 5.09 Ω/km से अधिक नहीं है |
2. इन्सुलेशन प्रतिरोधः 20 °C पर केबल का समाप्त इन्सुलेशन प्रतिरोध 1014 Ω से कम नहीं होना चाहिए। | |
3शीट सतह का प्रतिरोधः तैयार केबल शीट सतह का प्रतिरोध 109 Ω से कम नहीं होना चाहिए। | |
केबल संरचना | कंडक्टरः कंटेनर तांबे का तार 2.5, 4,6,10,16 मिमी2 PV1 - F |
25,16 और 10,6,4,2.5 मिमी2 पीवी तार | |
इन्सुलेशनः कम धुआं और हेलोजन सामग्री के साथ > 0.5 मिमी मोटाई, और ग्राहक द्वारा निर्दिष्ट सीमा को पूरा करें। | |
शीटः कम धुआं और हेलोजन मुक्त सामग्री की मोटाई > 0.5 मिमी | |
विस्तृत मापदंड | परिवेश का तापमानः - 40 °C ~ + 90 °C |
कंडक्टर का उच्चतम तापमानः 120 °C (200 °C पर शॉर्ट सर्किट तापमान में 5 सेकंड की अनुमति दें) | |
सीमित वोल्टेजः AC0.6/1kv dc1.8kv |
(हम 2.5 मिमी2, 6 मिमी2, 10 मिमी2 और 16 मिमी2 के एकल कोर के साथ-साथ दोहरे कोर का भी उत्पादन करते हैं,
यदि आवश्यक हो तो कृपया मुझसे सीधे परामर्श करें)

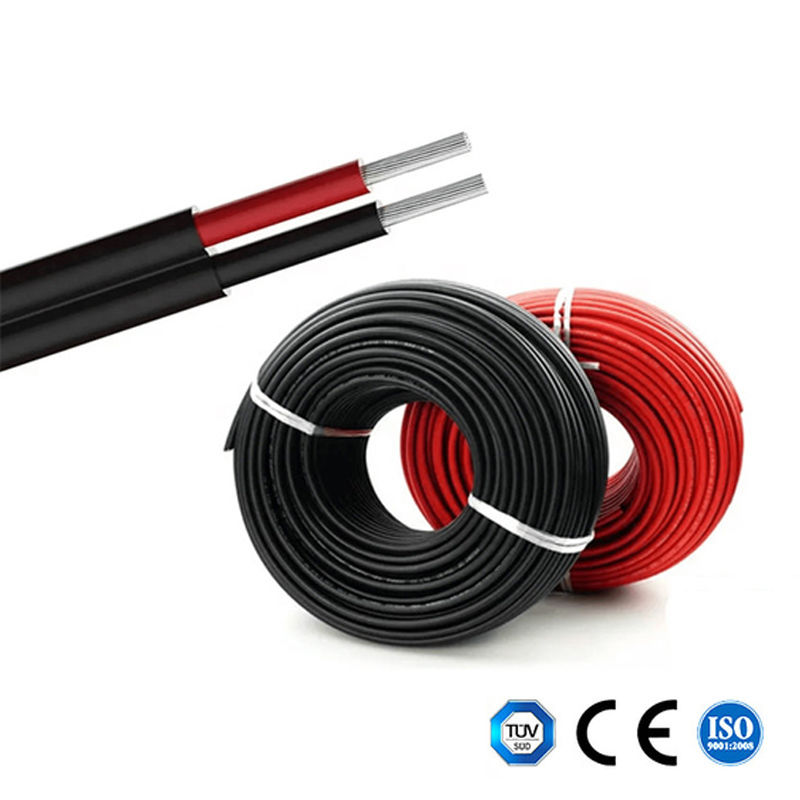

सौर प्रणाली के 4 मिमी2 केबल का चित्र
