उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Pntech
प्रमाणन: TUV/CE/ISO9001
मॉडल संख्या: PV005 1500 वी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiable
पैकेजिंग विवरण: 100 सेट / पॉलीबैग 500 सेट / कार्टन 39x39x22 सेमी
प्रसव के समय: 3-10days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रति दिन 5000 जोड़े
आवेदन: |
सोलर सिस्टम कनेक्शन |
लिंग: |
पुरुष और महिला |
उत्पाद का नाम: |
सौर पैनल कनेक्टर |
सामग्री: |
पीपीओ |
रेटेड वोल्टेज: |
1500VDC |
मूल्यांकन वर्तमान:: |
30A |
आवेदन: |
सोलर सिस्टम कनेक्शन |
लिंग: |
पुरुष और महिला |
उत्पाद का नाम: |
सौर पैनल कनेक्टर |
सामग्री: |
पीपीओ |
रेटेड वोल्टेज: |
1500VDC |
मूल्यांकन वर्तमान:: |
30A |
2.5 / 4/6 मिमी 2 पीवी तार टीयूवी सीई के लिए पनरोक IP68 1500V सौर पैनल कनेक्टर
कनेक्टर Description:
1. प्लास्टिक हिस्सा सामग्री: पीपीओ
2. रेटेड वोल्टेज: 1500V डीसी
3. रेटेड वर्तमान: 30A
4. संपर्क प्रतिरोध≤ 0.5M Contact
5. सुरक्षित वर्ग: कक्षा 2
6. तापमान सीमा: -40 ° C -85 ° C
7. केबल का अनुभाग क्षेत्र: 2.5,4,6 मिमी2
8. सुरक्षा की डिग्री: IP67
9. ज्वाला वर्ग: UL94-V0
10. हार्डवेयर टर्मिनल: टिन वाला तांबा
| वोल्टेज आकड़ा | ≤ डी सी 1500 वी |
| वर्तमान मूल्यांकन | ≤30A (3.5-6mm2) |
| प्रदुषण का स्तर | कैट III / 2 |
| मूल्यांकित शक्ति | 4000W |
| जलरोधक स्तर | IP67 |
| छिलके की सामग्री | प्रतिरोध सामग्री, PP0 |
| कनेक्टिंग सिस्टम | क्रॉम कनेक्शन |
| प्लग और कनेक्टर्स के संपर्क प्रतिरोध | 1MΩ |
| परीक्षण वोल्टेज | डीसी 6000 वी (50 हर्ट्ज, 1 मिनट) |
| संपर्क सामग्री | तांबा, Ag मढ़वाया |
| लौ वर्ग | UL94-VO |
| सुरक्षा वर्ग | द्वितीय |
| उपयुक्त केबल | OD4.5-8.5 (2.5-6.0mm2) |
| सम्मिलन बल / वापसी बल | ≤50N / ≥50N |
| प्रचालन तापमान | -40ºC ~ + 125ºC |
| आंतरिक सामग्री | तांबे का टिन चढ़ाना |
| प्रमाणपत्र | सीई, रोएचएस, सीसीसी |
एकत्र करने के लिए निर्देश
स्व असेंबली के दौरान, बताए गए भागों और उपकरणों का उपयोग किया जाता है या यदि यहां वर्णित तैयारी और विधानसभा निर्देशों की अवहेलना की जाती है, तो न तो सुरक्षा और न ही तकनीकी डेटा के अनुपालन की गारंटी दी जा सकती है।
बिजली के झटके के खिलाफ संरक्षण के लिए, पीवी कनेक्टर्स को असेंबल या असेंबल होने के दौरान बिजली की आपूर्ति से अलग किया जाना चाहिए
अंतिम उत्पाद को बिजली के झटके से सुरक्षा प्रदान करनी चाहिए
लोड के तहत अनप्लगिंग: पीवी प्लग कनेक्शन को लोड के दौरान अनप्लग नहीं किया जाना चाहिए। उन्हें डीसी / एसी कनवर्टर को स्विच करके या एसी सर्किट इंटरप्रेटर को तोड़कर बिना लोड की स्थिति में रखा जा सकता है। वोल्टेज के तहत अनुमति देने और अनप्लग करते समय।
असंबद्ध कनेक्टर्स को सीलिंग कैप के साथ गंदगी और पानी से संरक्षित किया जाना चाहिए।
प्लग किए गए भाग वॉटरटाइट IP67 हैं
लाभ:
• सरल, त्वरित, सुरक्षित और प्रभावी दायर विधानसभा
• स्वतंत्र रूप से विकसित, अभिनव डिजाइन, सीधे स्वतंत्र बौद्धिक संपदा अधिकार, कनेक्टर के लिए अनुकूल है
• उच्च यांत्रिक धीरज
• उच्च वर्तमान और वोल्टेज ले जाने: 30A, 1000VDC
• कम संक्रमण प्रतिरोध
• अभिनव सील, निविड़ अंधकार, धूल प्रतिरोध डिजाइन: IP68
• उत्कृष्ट प्लास्टिक सामग्री, UL 94-V0, विस्तृत तापमान रेंज: -40 ° c से 90 ° c, मौसम और यूवी प्रतिरोधी लंबे समय तक बाहरी अनुप्रयोग के लिए
• टीयूवी द्वारा अनुमोदित
सामान्य प्रश्न:
1. मैं उद्धरण कब प्राप्त कर सकता हूं?
जांच प्राप्त करने के 24 घंटे के भीतर, यदि आपको मूल्य प्राप्त करने की बहुत आवश्यकता है, तो कृपया हमें केबल के बारे में पूरी जानकारी देने के लिए फोन करें।कीमत की गणना जल्द की जाएगी।
2. प्रसव के बारे में कब तक?
आमतौर पर भुगतान के बाद 3-4 कार्य दिवसों के भीतर, मुख्य रूप से मात्रा के अनुसार।
3. अपने भुगतान की शर्तें क्या है?
हम टी / टी (बैंक हस्तांतरण), एल / सी स्वीकार करते हैं
4. Do आप स्वीकार अनुकूलित आदेश?
हाँ हम करते हैं।
5. आप की पेशकश OEM और ODM?
हाँ।Oem और odm उपलब्ध हैं।

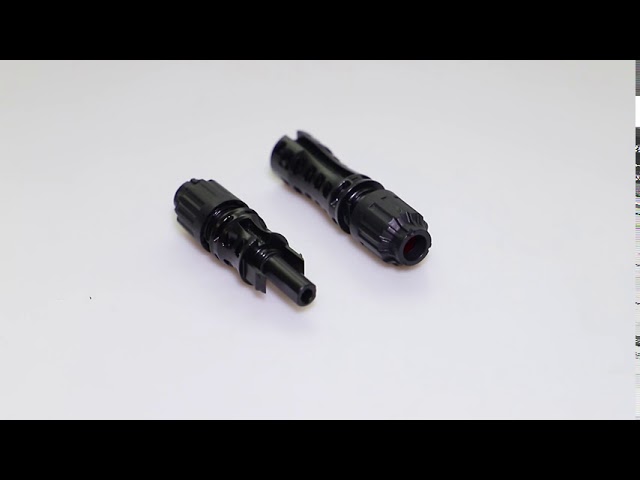

1500V सौर पैनल कनेक्टर का चित्र
