उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: ISO9001/TUV/CE
मॉडल संख्या: PV1-F 1x6sqmm
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 200 मीटर
मूल्य: negotiable
पैकेजिंग विवरण: 200 मीटर प्रति रोल, 400 मीटर प्रति गत्ते का डिब्बा
प्रसव के समय: 3-10days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रतिदिन 70000 मी
प्रोडक्ट का नाम: |
सौर पीवी केबल |
सामग्री: |
एक्स एल पी ई |
आवेदन: |
बिजली संयंत्र |
रंग: |
काला या लाल |
वज़न: |
95 किग्रा / किमी |
पैकिंग: |
200 मीटर प्रति रोल |
प्रोडक्ट का नाम: |
सौर पीवी केबल |
सामग्री: |
एक्स एल पी ई |
आवेदन: |
बिजली संयंत्र |
रंग: |
काला या लाल |
वज़न: |
95 किग्रा / किमी |
पैकिंग: |
200 मीटर प्रति रोल |
सोलर प्लांट के लिए TUV En50618 1500V DC H1Z2Z2-K 6sqmm फोटोवोल्टिक सोलर PV केबल
विशिष्टता
केबल सिस्टम डिज़ाइनर स्थापना स्थितियों की सभी डी-रेटिंग को ध्यान में रखते हुए केबल का आकार चुनता है ताकि
किसी भी अप्रत्याशित स्थिति और भविष्य में किसी भी ओवरलोडिंग की संभावना के लिए पर्याप्त कुशन उपलब्ध हो। इसलिए, सामान्य (90 C) LT XLPE
केबलों के लिए, केबल सिस्टम डिज़ाइनर केबल को अधिकतम 75 C तक लोड करने की प्रवृत्ति रखता है, शायद 80 C अधिकतम ऑपरेटिंग तापमान, रखते हुए
संतुलन को कुशन के रूप में। सोलर इंस्टॉलेशन आमतौर पर उच्च परिवेश वाले क्षेत्रों में हो रहे हैं।
| प्रकार | क्रॉस सेक्शन | स्ट्रैंड डिज़ाइन | कंडक्टर व्यास | कंडक्टर प्रतिरोध | बाहरी व्यास | रेटेड वोल्टेज | रेटेड करंट |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.0mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.5mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.1mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.2mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 8.2mm | 1500VDC | 132A |
अनुप्रयोग:
बिजली उत्पादन और तारों के संबंधित घटकों, कनेक्शन, विशेष रूप से बाहरी उपयोग के लिए उपयुक्त सौर पैनलों पर लागू। धूप के प्रतिरोध, एंटी-एजिंग, कम धुएं वाले हैलोजन-मुक्त लौ रिटार्डेंट सामग्री का उपयोग करना, उच्च ग्रेड, अधिक सुरक्षा।
| नाम | PV केबल |
| उत्पाद विवरण | इनडोर और आउटडोर सोलर इंस्टॉलेशन, इलेक्ट्रिकल इंस्टॉलेशन, इनडोर और आउटडोर, विस्फोट-प्रवण क्षेत्रों, कारखानों, औद्योगिक और कृषि उद्योगों में व्यापक रूप से उपयोग किया जाता है। |
| उत्पाद की विशेषताएँ | कम धुआं बिना हैलोजन, अच्छा ठंड, पराबैंगनी, ओजोन - प्रतिरोधी और मौसम - प्रतिरोधी। |
| लौ रिटार्डेंट, कटिंग प्रतिरोध और प्रवेश प्रतिरोध। | |
| केबल सुरक्षा स्तर Ⅱ स्तर। | |
| इंसुलेशन सामग्री के रूप में 150 ℃ फोटोवोल्टिक केबल विकिरण के साथ, हैलोजन मुक्त लौ रिटार्डेंट हैलोजन-मुक्त, गैर-विषैले संशोधित पॉलीइथिलीन पतली हेंगजिंग राल को मुख्य कच्चे माल के रूप में है, हैलोजन-मुक्त, गैर-विषैले, लौ रिटार्डेंट, हीट स्टेबलाइजर, धुआं एजेंट, परिरक्षक, जैसे उर्वरक, जोड़ें, जिसमें हैलोजन, भारी धातु, फास्फोरस शामिल नहीं हैं। | |
| यह ROHS के अनुरूप है, और विसर्जन के बाद इन्सुलेशन प्रतिरोध छोटा होता है। | |
| विद्युत | 1. डीसी प्रतिरोध: 20 ℃ पर तैयार केबल का प्रवाहकीय तार कोर डीसी प्रतिरोध 5.09 Ω/किमी से अधिक नहीं है |
| 2. इन्सुलेशन प्रतिरोध: 20 ℃ पर केबल का तैयार इन्सुलेशन प्रतिरोध 1014 Ω. Cm से कम नहीं होना चाहिए, 90 ℃ पर तैयार केबल इन्सुलेशन प्रतिरोध 1011 Ω. Cm से कम नहीं है | |
| 3. म्यान सतह प्रतिरोध: तैयार केबल म्यान की सतह का प्रतिरोध 109 Ω से कम नहीं होना चाहिए। | |
| केबल संरचना | कंडक्टर: टिनयुक्त तांबे का तार 2.5, 4,6,10,16 मिमी2 PV1 - F |
| 25,16 और 10, 6,4,2.5 मिमी2 PV तार | |
| इन्सुलेशन: > 0.5 मिमी मोटा कम धुआं और हैलोजन सामग्री के साथ, और ग्राहक की निर्दिष्ट सीमा को पूरा करें। | |
| म्यान: कम धुआं और हैलोजन मुक्त सामग्री की मोटाई > 0.5 मिमी। | |
| विस्तृत पैरामीटर | परिवेश का तापमान: - 40 ℃ ~ + 90 ℃ |
| कंडक्टर का उच्चतम तापमान: 120 ℃ (शॉर्ट सर्किट तापमान 200 ℃ में 5 सेकंड की अनुमति दें) | |
| सीमित वोल्टेज: AC0.6/1kv dc1.8kv। |
(हम 2.5mm2, 4mm2,10mm2 और 16mm2 के सिंगल कोर के साथ-साथ दोहरे कोर भी बनाते हैं,
यदि आवश्यक हो तो कृपया मुझसे सीधे परामर्श करें)
अक्सर पूछे जाने वाले प्रश्न:
1. मैं उद्धरण कब प्राप्त कर सकता हूँ?
जांच प्राप्त करने के 24 घंटे के भीतर, यदि आप कीमत प्राप्त करने के लिए बहुत उत्सुक हैं, तो कृपया केबल के बारे में पूरी विशिष्टताओं को देने के लिए हमें कॉल करें। कीमत जल्द ही गणना की जाएगी।
2. डिलीवरी में कितना समय लगेगा?
आमतौर पर भुगतान के बाद 3-4 कार्य दिवसों के भीतर, मुख्य रूप से मात्रा के अनुसार।
3. आपकी भुगतान शर्तें क्या हैं?
हम टी/टी (बैंक ट्रांसफर), एल/सी स्वीकार करते हैं
4. क्या आप अनुकूलित आदेश स्वीकार करते हैं?
हाँ, हम करते हैं।
5. क्या आप OEM और ODM प्रदान करते हैं?
हाँ। OEM और ODM उपलब्ध हैं।

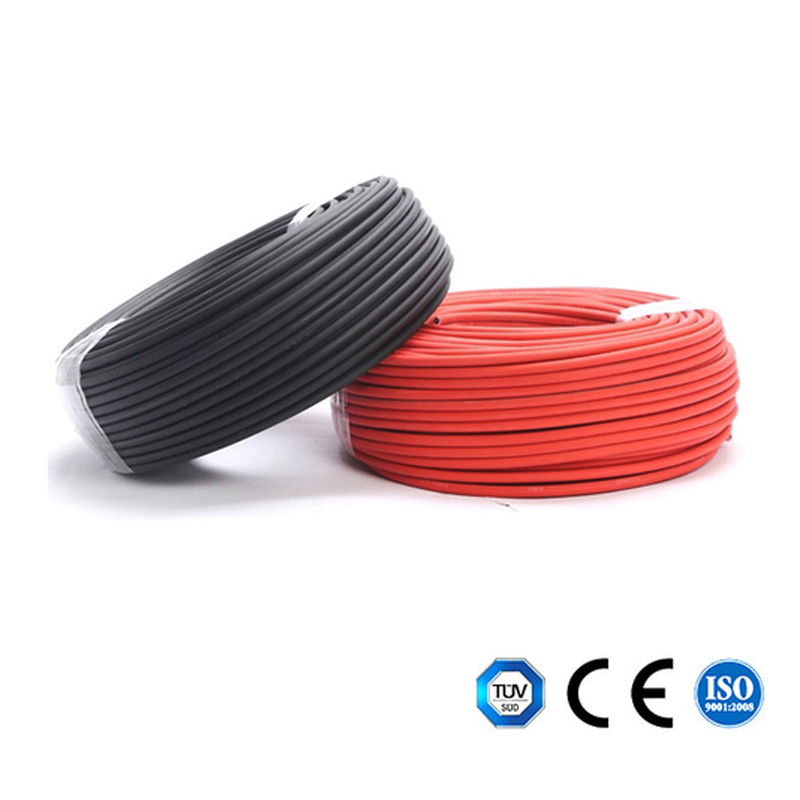

DC सोलर pv केबल 6mm2 की तस्वीर
