उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: ISO9001/TUV/CE
मॉडल संख्या: PV1-F 1X16mm2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मीटर
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: 100 m प्रति रोल, 200 m दफ़्ती प्रति
प्रसव के समय: 3-10days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रतिदिन 70000 मी
प्रोडक्ट का नाम: |
डीसी सौर केबल |
केबल युक्ति: |
1x16mm2 |
आवेदन: |
बिजली संयंत्र |
रंग: |
काला या लाल |
वज़न: |
230 किग्रा/किमी |
पैकिंग: |
100 मीटर प्रति रोल |
प्रोडक्ट का नाम: |
डीसी सौर केबल |
केबल युक्ति: |
1x16mm2 |
आवेदन: |
बिजली संयंत्र |
रंग: |
काला या लाल |
वज़न: |
230 किग्रा/किमी |
पैकिंग: |
100 मीटर प्रति रोल |
टीयूवी प्रमाण पत्र EN50618 मानक 16mm2 PV1-Fसौर पीवी बिजली प्रणाली के लिए डीसी केबल
विशेषण
नामित वोल्टेजः AC 0.6/1KV; DC 1.8KV
प्रकार संख्याः PV1-F 1x16mm2
रंगः लाल या काला
परीक्षण वोल्टेज :6500V
आंतरिक आवरणःXLPE आवरण (हेलोजन मुक्त क्रॉसलिंक्ड पॉलीओलेफिन)
शीटःXLPE शीट (हैलोजन मुक्त क्रॉसलिंक्ड पॉलीओलेफिन)
निश्चित रूप से। :RoHs+ CE + TUV
मानकः टीयूवी 2पीएफजी 1169/08.07
| प्रकार | क्रॉस | स्ट्रैंड | कंडक्टर | कंडक्टर | बाहरी | रेटेड | रेटेड | वजन |
| अनुभाग | डिजाइन | व्यास | प्रतिरोध | व्यास | वोल्टेज | वर्तमान | ||
| मिमी2 | No.x ø (मिमी) | मिमी | Ω / किमी | मिमी | वीएसी/डीसी | ए | किलोग्राम/किमी | |
| PV-1*1.5 मिमी2 | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1*2.5 मिमी2 | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 4.9 | 1000/1800 | 41 | 50 |
| PV-1*4.0 मिमी2 | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 5.1 | 1000/1800 | 55 | 70 |
| PV-1*6.0 मिमी2 | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 6.1 | 1000/1800 | 70 | 95 |
| PV-1*10.0 मिमी2 | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 7.2 | 1000/1800 | 98 | 155 |
| PV-1*16 मिमी2 | 16.0 | 120x ø 0.4 | 5.2 | 1.24 | 8.2 | 1000/1800 | 132 | 230 |
| पीवी-1*25 मिमी2 | 25.0 | 196x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 |
| पीवी-1*35 मिमी2 | 35.0 | 276x ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 |
आवेदनः
बिजली उत्पादन के लिए सौर पैनलों और वायरिंग, कनेक्शन के संबंधित घटकों के लिए लागू, विशेष रूप से आउटडोर के लिए उपयुक्त।कम धुआं वाले हेलोजन मुक्त लौ retardant सामग्री का उपयोग करना, उच्च ग्रेड, अधिक सुरक्षा।
| नाम | पीवी केबल |
| उत्पाद का वर्णन | व्यापक रूप से इनडोर और आउटडोर सौर प्रतिष्ठानों, विद्युत प्रतिष्ठानों, इनडोर और आउटडोर, विस्फोट प्रवण क्षेत्रों, कारखानों, औद्योगिक और कृषि उद्योगों में उपयोग किया जाता है। |
| उत्पाद की विशेषताएं | कम धुआं, बिना हाइड्रोजन के, अच्छी ठंड, पराबैंगनी, ओजोन प्रतिरोधी और मौसम प्रतिरोधी। |
| लौ retardant, काटने प्रतिरोध और प्रवेश प्रतिरोध। | |
| केबल सुरक्षा स्तर II | |
| 150 डिग्री सेल्सियस के फोटोवोल्टिक केबल विकिरण के साथ इन्सुलेशन सामग्री के रूप में, हेलोजन मुक्त लौ retardant मुख्य कच्चे माल के रूप में हेलोजन मुक्त, गैर विषैले संशोधित पॉलीएथिलीन पतली hengjing राल है,हेलोजन मुक्त जोड़ें, गैर विषैले, लौ retardant, गर्मी स्थिरीकरण, धुआं एजेंट को खत्म, संरक्षक, जैसे कि उर्वरक, हैलोजन, भारी धातुओं, फास्फोरस शामिल नहीं है। | |
| यह ROHS के अनुरूप है, और विसर्जन के बाद इन्सुलेशन प्रतिरोध छोटा है। | |
| विद्युत | 1डीसी प्रतिरोधः 20 °C पर तैयार केबल का प्रवाहकीय तार कोर डीसी प्रतिरोध 5.09 Ω/km से अधिक नहीं है |
| 2. इन्सुलेशन प्रतिरोध: 20 °C पर केबल का समाप्त इन्सुलेशन प्रतिरोध 1014 Ω से कम नहीं होना चाहिए। | |
| 3शीट सतह का प्रतिरोध: तैयार केबल शीट सतह का प्रतिरोध 109 Ω से कम नहीं होना चाहिए। | |
| केबल संरचना | कंडक्टरः कंटेनर तांबे का तार 2.5, 4,6,10,16 मिमी2 PV1 - F |
| 25,16 और 10,6,4,2.5 मिमी2 पीवी तार | |
| इन्सुलेशनः कम धुआं और हेलोजन सामग्री के साथ > 0.5 मिमी मोटाई, और ग्राहक द्वारा निर्दिष्ट सीमा को पूरा करें। | |
| शीटः कम धुआं और हेलोजन मुक्त सामग्री की मोटाई > 0.5 मिमी | |
| विस्तृत मापदंड | परिवेश का तापमानः - 40 °C ~ + 90 °C |
| कंडक्टर का उच्चतम तापमानः 120 °C (200 °C पर शॉर्ट सर्किट तापमान में 5 सेकंड की अनुमति दें) | |
| सीमित वोल्टेजः AC0.6/1kv dc1.8kv |
(हम 2.5 मिमी2, 4 मिमी2, 6 मिमी2 और 10 मिमी2 के एकल कोर के साथ-साथ दोहरे कोर का भी उत्पादन करते हैं,
यदि आवश्यक हो तो कृपया मुझसे सीधे परामर्श करें)
अक्सर पूछे जाने वाले प्रश्न:
1मुझे उद्धरण कब मिल सकता है?
जांच प्राप्त करने के 24 घंटों के भीतर, यदि आप कीमत प्राप्त करने के लिए बहुत जरूरी हैं, तो कृपया हमें केबल के बारे में पूर्ण विनिर्देश देने के लिए कॉल करें। कीमत की गणना जल्द ही की जाएगी।
2प्रसव के बारे में कब तक?
आम तौर पर भुगतान के बाद 3-4 कार्य दिवसों के भीतर, मुख्य रूप से मात्रा के अनुसार।
3आपकी भुगतान शर्तें क्या हैं?
हम टी/टी (बैंक हस्तांतरण), एल/सी स्वीकार करते हैं
4क्या आप अनुकूलित आदेश स्वीकार करते हैं?
हाँ, हम करते हैं।
5क्या आप OEM और ODM की पेशकश करते हैं?
हाँ. ओईएम और ओडीएम उपलब्ध हैं।

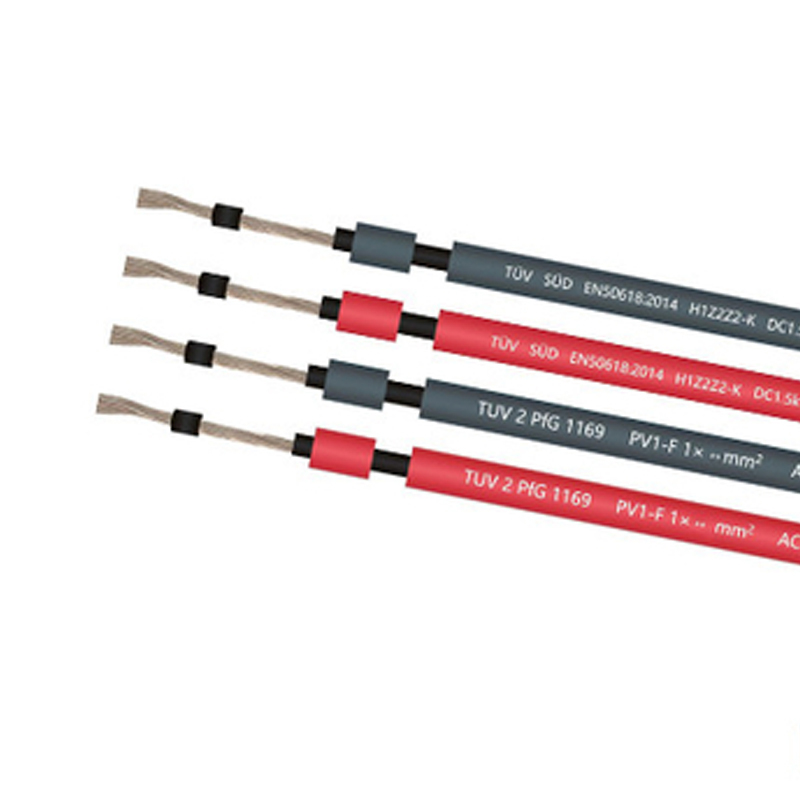

डीसी सौर केबल 16 मिमी2 का चित्र
