उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: TUV/CE/ISO9001
मॉडल संख्या: PV1-F 1x4mm2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मीटर
मूल्य: negotiable
पैकेजिंग विवरण: 250 मीटर / रोल 100 मीटर / रोल 500 मीटर प्रति दफ़्ती
प्रसव के समय: 3-10days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रतिदिन 70000 मी
उत्पाद का नाम: |
डीसी सौर केबल 4 मिमी 2 |
वोल्टेज: |
600/1000V AC 1800V DC |
संरचना: |
56/0.3 मिमी |
रंग: |
काला या लाल |
केबल आयुध डिपो: |
6.1 मिमी |
पैकिंग: |
250 मीटर/रोल 100 मीटर/रोल |
उत्पाद का नाम: |
डीसी सौर केबल 4 मिमी 2 |
वोल्टेज: |
600/1000V AC 1800V DC |
संरचना: |
56/0.3 मिमी |
रंग: |
काला या लाल |
केबल आयुध डिपो: |
6.1 मिमी |
पैकिंग: |
250 मीटर/रोल 100 मीटर/रोल |
डीसी सौर केबल 55A यूवी ओजोन प्रतिरोध TUV परीक्षण XLPE इन्सुलेशन सौर प्रणाली
विशेषण
उत्पाद का निर्माण 2 PfG 1169/08 के अनुसार किया जाता है।2007.फोटोवोल्टिक केबल मानक की आवश्यकताएं. और हमारे उत्पाद के पास टीयूवी प्रमाण पत्र है.
इस उत्पाद के विद्युत और आयामी गुणों को JiangNan Cables प्रयोगशाला के तकनीकी और गुणवत्ता आश्वासन विभाग द्वारा मापा जाता है।कंडक्टर प्रतिरोध के संबंध में केबल प्रदर्शन, निर्माण गुणवत्ता (कारीगरी), आयामी स्थिरता और अन्य मापदंडों को प्रकाशित मानकों के अनुसार सत्यापित किया जाता है और अनुमोदित किया जाता है।
| आकार | क्रॉस सेक्शन | कंडक्टर संरचना | बाहरी व्यास | अधिकतम. डीसी | रेटेड | रेटेड |
| 20°C पर प्रतिरोध | वोल्टेज | वर्तमान | ||||
| मिमी2 | मिमी | मिमी | Ω/किमी | वी डीसी | ए | |
| 1 x 2.5 मिमी2 | 2.5mm2 | 49 x ₹0.25 | 4.9 | 8.06 | 1000/1500 | 30A |
| 1 x 4.0 मिमी2 | 4.0mm2 | 56 x ¥0.285 | 5.1 | 4.97 | 1000/1500 | 50A |
| 1 x 6.0 मिमी2 | 6.0mm2 | 84 x ₹0.30 | 6.1 | 3.52 | 1000/1500 | 70A |
| 1 x 10.0 मिमी2 | 10.0mm2 | 80 x ₹0.40 | 7.2 | 2.12 | 1000/1500 | 95A |
आवेदनः
बिजली उत्पादन के लिए सौर पैनलों और वायरिंग, कनेक्शन के संबंधित घटकों के लिए लागू, विशेष रूप से आउटडोर के लिए उपयुक्त।कम धुआं वाले हेलोजन मुक्त लौ retardant सामग्री का उपयोग करना, उच्च ग्रेड, अधिक सुरक्षा।
| नाम | पीवी केबल |
| उत्पाद का वर्णन | व्यापक रूप से इनडोर और आउटडोर सौर प्रतिष्ठानों, विद्युत प्रतिष्ठानों, इनडोर और आउटडोर, विस्फोट प्रवण क्षेत्रों, कारखानों, औद्योगिक और कृषि उद्योगों में उपयोग किया जाता है। |
| उत्पाद की विशेषताएं | कम धुआं, बिना हाइड्रोजन के, अच्छी ठंड, पराबैंगनी, ओजोन प्रतिरोधी और मौसम प्रतिरोधी। |
| लौ retardant, काटने प्रतिरोध और प्रवेश प्रतिरोध। | |
| केबल सुरक्षा स्तर II | |
| 150 डिग्री सेल्सियस के फोटोवोल्टिक केबल विकिरण के साथ इन्सुलेशन सामग्री के रूप में, हेलोजन मुक्त लौ retardant मुख्य कच्चे माल के रूप में हेलोजन मुक्त, गैर विषैले संशोधित पॉलीएथिलीन पतली hengjing राल है,हेलोजन मुक्त जोड़ें, गैर विषैले, लौ retardant, गर्मी स्थिरीकरण, धुआं एजेंट को खत्म, संरक्षक, जैसे कि उर्वरक, हैलोजन, भारी धातुओं, फास्फोरस शामिल नहीं है। | |
| यह ROHS के अनुरूप है, और विसर्जन के बाद इन्सुलेशन प्रतिरोध छोटा है। | |
| विद्युत | 1डीसी प्रतिरोधः 20 °C पर तैयार केबल का प्रवाहकीय तार कोर डीसी प्रतिरोध 5.09 Ω/km से अधिक नहीं है |
| 2. इन्सुलेशन प्रतिरोध: 20 °C पर केबल का समाप्त इन्सुलेशन प्रतिरोध 1014 Ω से कम नहीं होना चाहिए। | |
| 3शीट सतह का प्रतिरोध: तैयार केबल शीट सतह का प्रतिरोध 109 Ω से कम नहीं होना चाहिए। | |
| केबल संरचना | कंडक्टरः कंटेनर तांबे का तार 2.5, 4,6,10,16 मिमी2 PV1 - F |
| 25,16 और 10,6,4,2.5 मिमी2 पीवी तार | |
| इन्सुलेशनः कम धुआं और हेलोजन सामग्री के साथ > 0.5 मिमी मोटाई, और ग्राहक द्वारा निर्दिष्ट सीमा को पूरा करें। | |
| शीटः कम धुआं और हेलोजन मुक्त सामग्री की मोटाई > 0.5 मिमी | |
| विस्तृत मापदंड | परिवेश का तापमानः - 40 °C ~ + 90 °C |
| कंडक्टर का उच्चतम तापमानः 120 °C (200 °C पर शॉर्ट सर्किट तापमान में 5 सेकंड की अनुमति दें) | |
| सीमित वोल्टेजः AC0.6/1kv dc1.8kv |
(हम 2.5 मिमी2, 6 मिमी2, 10 मिमी2 और 16 मिमी2 के एकल कोर के साथ-साथ दोहरे कोर का भी उत्पादन करते हैं,
यदि आवश्यक हो तो कृपया मुझसे सीधे परामर्श करें)

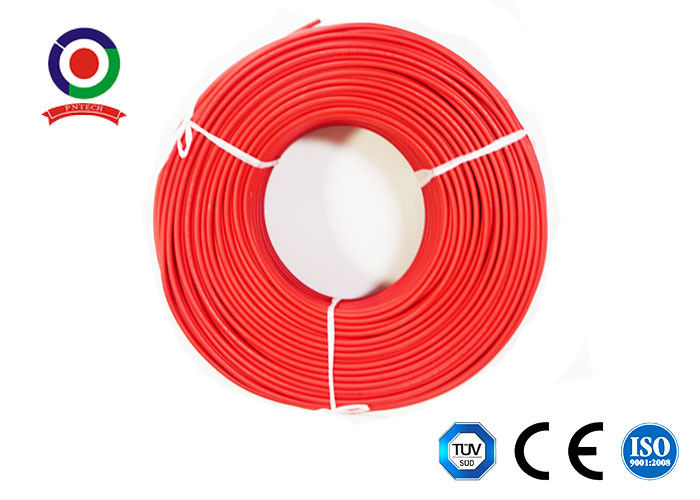

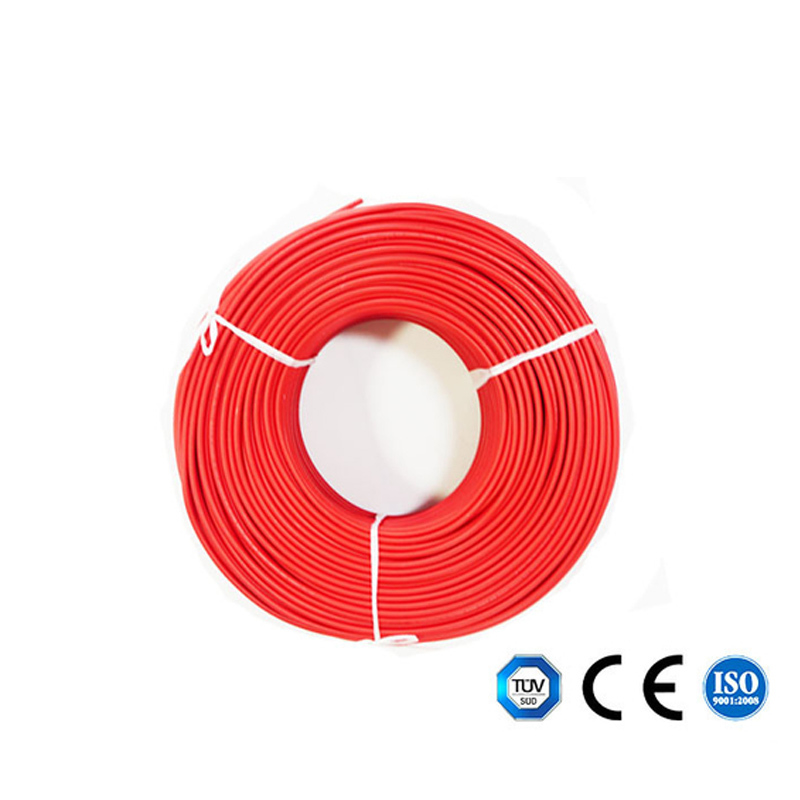

डीसी सौर केबल का चित्र 4mm2
