उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Pntech
प्रमाणन: TUV/CE/ISO9001
मॉडल संख्या: LMZ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiable
पैकेजिंग विवरण: 100 सेट / पॉलीबैग 500 सेट / कार्टन 39x39x22 सेमी
प्रसव के समय: 3-10days
भुगतान शर्तें: एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति दिन 5000 जोड़े
उत्पाद का नाम: |
प्लग सॉकेट कनेक्टर्स |
पैकिंग: |
पीपी बैग |
रेटेड वोल्टेज: |
1000VDC |
सुरक्षा की डिग्री: |
IP67 |
मूल्यांकन वर्तमान:: |
30A |
संपर्क प्रतिरोध: |
≤5mΩ |
उत्पाद का नाम: |
प्लग सॉकेट कनेक्टर्स |
पैकिंग: |
पीपी बैग |
रेटेड वोल्टेज: |
1000VDC |
सुरक्षा की डिग्री: |
IP67 |
मूल्यांकन वर्तमान:: |
30A |
संपर्क प्रतिरोध: |
≤5mΩ |
CE IP67 पनरोक सौर पैनल प्लग सॉकेट कनेक्टर्स पुरुष और महिला 30A
कनेक्टर विवरण
पुरुष और महिला कनेक्टर्स में निम्नलिखित घटक होते हैं
बाहरी लॉकिंग व्यवस्था के साथ बाहरी अछूता आवास
टिन-मढ़वाया तांबा धातु पुरुष और महिला संभोग contacts. तार में रखा गया है
crimping क्षेत्र और एक विशेष crimping उपकरण के साथ crimped
नट आंतरिक रबर झाड़ी।जब अखरोट को कड़ा किया जाता है, तो आंतरिक रबर बुश होता है
केबल के बाहरी जैकेट के आसपास संकुचित और इस प्रकार, पानी-तंग सील प्रदान करता है।
| दर वोल्टेज: | 1000v |
| मूल्यांकन वर्तमान: | 22A (2.5 मिमी 2), 30A (4 मिमी 2,6 मिमी 2) |
| परीक्षण वोल्टेज: | 6KV (50 हर्ट्ज) |
| रक्षा डिग्री: | IP67 / IP2X |
| इन्सुलेशन सामग्री: | पीसी / पीए / पीपीओ / TPE |
| संपर्क सामग्री: | चांदी चढ़ाया हुआ तांबा |
| परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 90 डिग्री सेल्सियस |
| सुरक्षित वर्ग: | 2 |
| लौ वर्ग: | UL94-V0 |
| प्लग कनेक्टर्स के संपर्क प्रतिरोध: | ≤5mΩ |
| सम्मिलन बल: | ≤50N |
| बल हटाने: | ≥50N |
| उपयुक्त केबल: | 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10) |
| लॉकिंग प्रणाली: | में स्नैप करें |
| उत्पाद संख्या। | LMZ |
| रेटेड वोल्टेज | टीयूवी 1000 वी डीसी |
| मूल्यांकन वर्तमान | 30A |
| उपयुक्त केबल क्रॉस सेक्शन | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| टर्मिनल का आकार | Φ4.0mm |
| परीक्षण वोल्टेज | डीसी 8KV 1min |
| प्रदुषण का स्तर | 2 |
| सुरक्षा वर्ग | कक्षा II |
| टर्मिनल सामग्री | कलई किया हुआ तांबा |
| संपर्क प्रतिरोध | Ω 5 मी≤ |
| इन्सुलेशन सामग्री | पीपीओ |
| IP रेटिंग | IP67 (IEC 60529) |
| पुल-आउट बल | ≥ 50 एन |
| सम्मिलन बल | ≤ 50 एन |
| परीक्षण तापमान | -40 -C ~ + 85ºC |
| लौ कक्षा | UL94V - 0 |
एकत्र करने के लिए निर्देश
सेल्फ असेंबली के दौरान, बताए गए भागों और औजारों का उपयोग किया जाता है या यदि यहां वर्णित तैयारी और असेंबली निर्देशों की अवहेलना की जाती है, तो न तो सुरक्षा और न ही तकनीकी डेटा के अनुपालन की गारंटी दी जा सकती है।
बिजली के झटके के खिलाफ सुरक्षा के लिए, पीवी कनेक्टर्स को असेंबल या असेंबल होने के दौरान बिजली की आपूर्ति से अलग किया जाना चाहिए
अंतिम उत्पाद को बिजली के झटके से सुरक्षा प्रदान करनी चाहिए
लोड के तहत अनप्लगिंग: पीवी प्लग कनेक्शन को लोड के दौरान अनप्लग नहीं किया जाना चाहिए। उन्हें डीसी / एसी कनवर्टर को स्विच करके या एसी सर्किट इंटरप्रेटर को तोड़कर बिना लोड की स्थिति में रखा जा सकता है। वोल्टेज के तहत अनुमति देने और अनप्लग करते हुए।
असंबद्ध कनेक्टर्स को सीलिंग कैप के साथ गंदगी और पानी से संरक्षित किया जाना चाहिए।
प्लग किए गए भाग वॉटरटाइट IP67 हैं
फायदा:
• सरल, त्वरित, सुरक्षित और प्रभावी दायर विधानसभा
• स्वतंत्र रूप से विकसित, नवीन डिजाइन, सीधे स्वतंत्र बौद्धिक संपदा अधिकार, कनेक्टर के लिए अनुकूल है
• उच्च यांत्रिक धीरज
• उच्च वर्तमान और वोल्टेज ले जाने: 30A, 1000VDC
• कम संक्रमण प्रतिरोध
• अभिनव सील, निविड़ अंधकार, धूल प्रतिरोध डिजाइन: IP68
• उत्कृष्ट प्लास्टिक सामग्री, उल 94-V0, विस्तृत तापमान रेंज: -40 डिग्री सेल्सियस से 90 डिग्री सेल्सियस, लंबे समय तक बाहरी अनुप्रयोग के लिए मौसम और यूवी प्रतिरोधी
• टीयूवी द्वारा अनुमोदित
सामान्य प्रश्न:
1. मैं उद्धरण कब प्राप्त कर सकता हूं?
जांच प्राप्त करने के 24 घंटे के भीतर, यदि आपको मूल्य प्राप्त करने के लिए बहुत जरूरी है, तो कृपया हमें केबल के बारे में पूरी जानकारी देने के लिए फोन करें।कीमत की गणना जल्द की जाएगी।
2. प्रसव के बारे में कब तक?
आमतौर पर भुगतान के बाद 3-4 कार्य दिवसों के भीतर, मुख्य रूप से मात्रा के अनुसार।
3. अपने भुगतान की शर्तें क्या है?
हम टी / टी (बैंक हस्तांतरण), एल / सी स्वीकार करते हैं
4. Do आप स्वीकार अनुकूलित आदेश?
हाँ हम करते हैं।
5. आप की पेशकश OEM और ODM?
हाँ।Oem और odm उपलब्ध हैं।

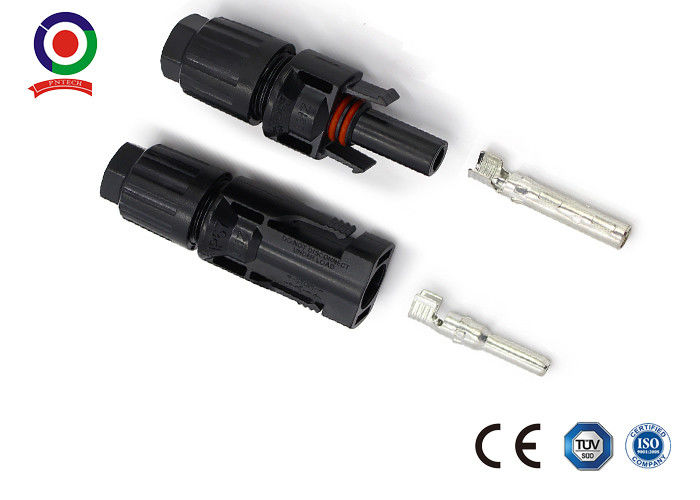

प्लग सॉकेट कनेक्टर्स का चित्र
