उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: TUV/CE/CQC/ISO9001
मॉडल संख्या: H1Z2Z2-K 1x16mm2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मीटर
मूल्य: negotiable
पैकेजिंग विवरण: 100 m / रोल, दो रोल प्रति गत्ते का डिब्बा, गत्ते का डिब्बा आकार: 42 * 42 * 22 cm भी ग्राहक की जरूरतो
प्रसव के समय: 3-15days
भुगतान शर्तें: एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति दिन 70000 मीटर
Product name: |
16mm² solar PV Cable |
Temperature range: |
-40℃～+90℃ |
Conductor: |
Tinned Copper |
Construction: |
120/0.4mm |
Thickness: |
0.8mm |
Resistance:: |
1.24 Ω/km (MAX. at 20℃) |
Cable OD: |
7.6mm |
Color: |
Black or Red |
Product name: |
16mm² solar PV Cable |
Temperature range: |
-40℃～+90℃ |
Conductor: |
Tinned Copper |
Construction: |
120/0.4mm |
Thickness: |
0.8mm |
Resistance:: |
1.24 Ω/km (MAX. at 20℃) |
Cable OD: |
7.6mm |
Color: |
Black or Red |
सौर प्रणाली के लिए टीयूवी EN50618 यूवी प्रतिरोध दोहरी इन्सुलेटेड 16mm2 सोलर पीवी केबल
कम धुआँ उत्सर्जन: EN/IEC 61034-2
EN 50525-1, अनुबंध B के अनुसार हैलोजन मुक्त
EN 50267-2-2, IEC 60754-2 के अनुसार गैसों की कम संक्षारकता
प्रकार
क्रॉस सेक्शन
पीवी फोटोवोल्टिक केबल डीसी सोलर पावर केबल तकनीकी चरित्र:
कार्यशील वोल्टेज: एसी: 600/1000V डीसी: 900/1800V
अधिकतम वोल्टेज: 1.8KV
परीक्षण वोल्टेज: 6.5kV एसी
कार्यशील तापमान: -40-90 o C
बेंडिंग रेडियस:
निश्चित: 4 x समग्र व्यास
लचीला: 5 x समग्र व्यास
अधिकतम। कंडक्टर तापमान: 120o C
शॉर्ट-सर्किट अधिकतम। कंडक्टर तापमान: 250°C
इन्सुलेशन प्रतिरोध: 10 MΩ x km
16mm2डीसी सोलर पावर केबल अनुप्रयोग
ये केबल उच्च यांत्रिक आवश्यकताओं और चरम मौसम की स्थिति वाले भवनों और उपकरणों के अंदर और बाहर फोटोवोल्टिक सिस्टम घटकों को जोड़ने के लिए डिज़ाइन किए गए हैं।
पीवी फोटोवोल्टिक केबल डीसी सोलर पावर केबल मानक
डीआईएन EN 50618
आग-प्रतिरोध प्रदर्शन: IEC 60332-1
कम धुआँ उत्सर्जन: EN/IEC 61034-2
EN 50525-1, अनुबंध B के अनुसार हैलोजन मुक्त
EN 50267-2-2, IEC 60754-2 के अनुसार गैसों की कम संक्षारकता
प्रकार
क्रॉस सेक्शन
| स्ट्रैंड डिज़ाइन | कंडक्टर व्यास | कंडक्टर प्रतिरोध | बाहरी व्यास | रेटेड वोल्टेज | रेटेड करंट | H1Z2Z2-K 1x16mm2 | 16mm2 |
| 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 9.2mm | 1500VDC | 132A | विशेषताएँ: | 1) इलेक्ट्रॉन बीम क्रॉस-लिंक्ड सामग्री उच्च तापमान पर भी पिघलती या प्रवाहित नहीं होती है, गर्मी, ठंड, घर्षण, यूवी प्रतिरोधी, ओजोन और हाइड्रोलिसिस के खिलाफ उच्च प्रतिरोध। |
2) ये केबल फोटोवोल्टिक (पीवी) पैनलों के बीच और पैनलों से इन्वर्टर तक इंटरकनेक्ट करने का साधन प्रदान करते हैं।
3) वे डीसी वोल्टेज पर काम करते हैं और उजागर परिस्थितियों में लंबा जीवन प्रदान करते हैं।
नाम
पीवी केबल
| उत्पाद विवरण | |
| उत्पाद की विशेषताएँ | हैलोजन के बिना कम धुआँ, अच्छा ठंडा, पराबैंगनी, ओजोन - प्रतिरोधी और मौसम - प्रतिरोधी। |
| लौ retardant, काटने प्रतिरोध और प्रवेश प्रतिरोध। | केबल सुरक्षा स्तर Ⅰ स्तर। |
| इन्सुलेशन सामग्री के रूप में 150 ℃ फोटोवोल्टिक केबल विकिरण के साथ, हैलोजन मुक्त लौ retardant हैलोजन-मुक्त, गैर विषैले संशोधित पॉलीथीन पतली हेंगजिंग राल को मुख्य कच्चे माल के रूप में है, हैलोजन-मुक्त, गैर विषैले, लौ retardant, गर्मी स्टेबलाइजर, धुआँ एजेंट, परिरक्षक, जैसे उर्वरक, हैलोजन, भारी धातु, फास्फोरस शामिल नहीं है। | |
| यह ROHS के अनुरूप है, और विसर्जन के बाद इन्सुलेशन प्रतिरोध छोटा होता है। | |
| विद्युत | |
| 1. डीसी प्रतिरोध: 20 ℃ पर तैयार केबल प्रवाहकीय तार कोर डीसी प्रतिरोध 5.09 Ω/किमी से अधिक नहीं है | |
| 2. इन्सुलेशन प्रतिरोध: 20 ℃ पर तैयार केबल का इन्सुलेशन प्रतिरोध 1014 Ω. Cm से कम नहीं होना चाहिए, 90 ℃ पर तैयार केबल का इन्सुलेशन प्रतिरोध 1011 Ω. Cm से कम नहीं है | 3. म्यान सतह प्रतिरोध: तैयार केबल म्यान की सतह का प्रतिरोध 109 Ω से कम नहीं होना चाहिए। |
| केबल संरचना | |
| कंडक्टर: टिनयुक्त तांबे का तार 2.5, 4, 6, 10, 16 मिमी ^ 2 PV1 - F | |
| 18, 16 और 14, 12, 10, 8, 6, 4, 2 मिमी ^ 2 PV तार | इन्सुलेशन: > 0.5 मिमी मोटी कम धुआँ और हैलोजन सामग्री के साथ, और ग्राहक की निर्दिष्ट सीमा को पूरा करें। |
| म्यान: कम धुआँ और हैलोजन मुक्त सामग्री की मोटाई > 0.5 मिमी। | |
| विस्तृत पैरामीटर | |
| परिवेश का तापमान: - 40 ℃ ~ + 90 ℃ | |
| कंडक्टर का उच्चतम तापमान: 120 ℃ (शॉर्ट सर्किट तापमान 200 ℃ में 5 सेकंड की अनुमति दें) | सीमित वोल्टेज: AC0.6/1kv dc1.8kv। |
| सामान्य प्रश्न: | |
| 1. मैं उद्धरण कब प्राप्त कर सकता हूँ? |
जांच प्राप्त करने के 24 घंटों के भीतर, यदि आप कीमत प्राप्त करने के लिए बहुत उत्सुक हैं, तो कृपया
केबल के बारे में पूरी विशिष्टताओं को देने के लिए हमें कॉल करें। कीमत जल्द ही गणना की जाएगी।
2. डिलीवरी के बारे में कितना समय?
आमतौर पर भुगतान के बाद 3-4 कार्य दिवसों के भीतर, मुख्य रूप से मात्रा के अनुसार।
3. आपकी भुगतान शर्तें क्या हैं?
हम टी/टी (बैंक हस्तांतरण), एल/सी स्वीकार करते हैं
4. क्या आप अनुकूलित आदेश स्वीकार करते हैं?
हाँ, हम करते हैं।
5. क्या आप OEM और ODM प्रदान करते हैं?
हाँ। OEM और ODM उपलब्ध हैं।

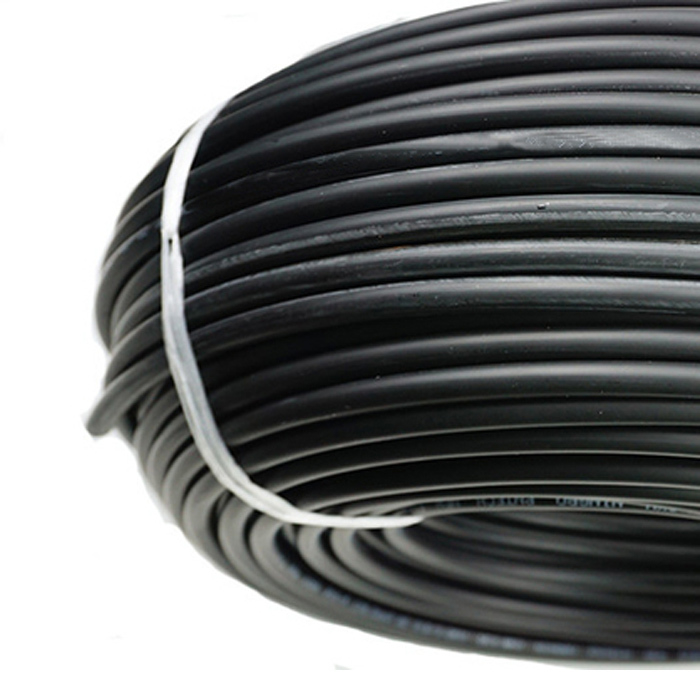

16mm² सोलर की तस्वीर
पीवी केबल
