उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: TUV/CE/ISO9001
मॉडल संख्या: PV1-F 1x10mm2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मी / रोल
मूल्य: negotiable
पैकेजिंग विवरण: 100 मीटर प्रति रोल 200 मीटर प्रति कार्टन आकार 42x42x22 सेमी
प्रसव के समय: 3-7days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रतिदिन 70000 मी
Product Name: |
solar photovoltaic cable 10mm2 |
Core: |
1 core |
Conductor Material: |
Stranded Tinned copper |
Cable OD: |
8.5mm |
Structure: |
80/0.4mm |
Rated Voltage: |
AC Uo/U0.6~1.0KV , DC1.8KV |
Product Name: |
solar photovoltaic cable 10mm2 |
Core: |
1 core |
Conductor Material: |
Stranded Tinned copper |
Cable OD: |
8.5mm |
Structure: |
80/0.4mm |
Rated Voltage: |
AC Uo/U0.6~1.0KV , DC1.8KV |
TUV सोलर केबल 10mm2 कॉपर कंडक्टर सामग्री और XLPE इन्सुलेशन सामग्री
PV1-F टिनयुक्त तांबे की सोलर केबल 10mm2
(1) कंडक्टर: टिनयुक्त एनील्ड कॉपर
(2) इन्सुलेशन: 120°C XLPE, काला
(3) जैकेट: 120°C XLPE, काला या लाल
अंकन:
TüV 2 PfG 1169 PV1-F 1×10mm2 AC 0.6/1.0KV DC 1.8KV NINGBO NEW ENERGY CO.,LTD.
| प्रकार | क्रॉस सेक्शन | स्ट्रैंड डिज़ाइन | कंडक्टर व्यास | कंडक्टर प्रतिरोध | बाहरी व्यास | रेटेड वोल्टेज | रेटेड करंट |
| PV-1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 8.5mm | 1800VDC | 98A |
अग्निरोधी केबल विवरण:
A. अनुप्रयोग: फोटोवोल्टिक पावर स्टेशन के लिए डबल इन्सुलेशन, इलेक्ट्रॉन-बीम क्रॉस लिंक्ड केबल।
निर्माण: टिनयुक्त तांबा, VDE0295/IEC60228, क्लास 5 के अनुसार
B. सामग्री गुण/मानक:
1. अग्निरोधी प्रदर्शन: IEC60332-1।
2. धुआं उत्सर्जन: IEC61034; EN50268-2
3. कम आग भार: DIN51900
4. अनुमोदन: TUV2PfG 1169/08.2007 PV1-F।
5. अनुप्रयोग मानक: UNE211 23; UNE20.460-5-52, UTE C 32-502
अनुप्रयोग:
बिजली उत्पादन और तारों के संबंधित घटकों के लिए सोलर पैनलों पर लागू, कनेक्शन, विशेष रूप से बाहरी उपयोग के लिए उपयुक्त। धूप के प्रति प्रतिरोध, एंटी-एजिंग, कम धुएं वाले हैलोजन-मुक्त लौ retardant सामग्री का उपयोग करना, उच्च ग्रेड, अधिक सुरक्षा।
| नाम | PV केबल |
| उत्पाद विवरण | इनडोर और आउटडोर सोलर इंस्टॉलेशन, इलेक्ट्रिकल इंस्टॉलेशन, इनडोर और आउटडोर, विस्फोट-प्रवण क्षेत्रों, कारखानों, औद्योगिक और कृषि उद्योगों में व्यापक रूप से उपयोग किया जाता है। |
| उत्पाद की विशेषताएं | कम धुआं बिना हैलोजन, अच्छा ठंड, पराबैंगनी, ओजोन - प्रतिरोधी और मौसम - प्रतिरोधी। |
| लौ retardant, काटने का प्रतिरोध और प्रवेश प्रतिरोध। | |
| केबल सुरक्षा स्तर Ⅱ स्तर। | |
| इन्सुलेशन सामग्री के रूप में 150 ℃ फोटोवोल्टिक केबल विकिरण के साथ, हैलोजन मुक्त लौ retardant हैलोजन-मुक्त, गैर-विषैले संशोधित पॉलीइथिलीन पतली हेंगजिंग राल मुख्य कच्चे माल के रूप में, हैलोजन-मुक्त, गैर-विषैले, लौ retardant, गर्मी स्टेबलाइजर, धुआं एजेंट, परिरक्षक, जैसे उर्वरक, हैलोजन, भारी धातु, फास्फोरस शामिल नहीं है। | |
| यह ROHS के अनुरूप है, और विसर्जन के बाद इन्सुलेशन प्रतिरोध छोटा होता है। | |
| विद्युत | 1. डीसी प्रतिरोध: 20 ℃ पर तैयार केबल प्रवाहकीय तार कोर डीसी प्रतिरोध 5.09 Ω/किमी से अधिक नहीं है |
| 2. इन्सुलेशन प्रतिरोध: 20 ℃ पर तैयार केबल का इन्सुलेशन प्रतिरोध 1014 Ω. सेमी से कम नहीं होना चाहिए, 90 ℃ पर तैयार केबल इन्सुलेशन प्रतिरोध 1011 Ω. सेमी से कम नहीं है | |
| 3. म्यान सतह प्रतिरोध: तैयार केबल म्यान की सतह का प्रतिरोध 109 Ω से कम नहीं होना चाहिए। | |
| केबल संरचना | कंडक्टर: टिनयुक्त तांबे का तार 2.5, 4, 6, 10, 16 मिमी ^ 2 PV1 - F |
| 25, 16 और 10, 6, 4, 2 मिमी ^ 2 PV तार | |
| इन्सुलेशन: > 0.5 मिमी मोटी कम धुएं और हैलोजन सामग्री के साथ, और ग्राहक की निर्दिष्ट सीमा को पूरा करें। | |
| म्यान: कम धुआं और हैलोजन मुक्त सामग्री मोटाई > 0.5 मिमी। | |
| विस्तृत पैरामीटर | परिवेश तापमान: - 40 ℃ ~ + 90 ℃ |
| कंडक्टर का उच्चतम तापमान: 120 ℃ (शॉर्ट सर्किट तापमान 200 ℃ में 5 सेकंड की अनुमति दें) | |
| सीमित वोल्टेज: AC0.6/1kv dc1.8kv। |
(हम 2.5mm2, 4mm2, 6mm2 और 16mm2 के सिंगल कोर के साथ-साथ दोहरे कोर भी बनाते हैं,
यदि आवश्यक हो तो कृपया मुझसे सीधे परामर्श करें)

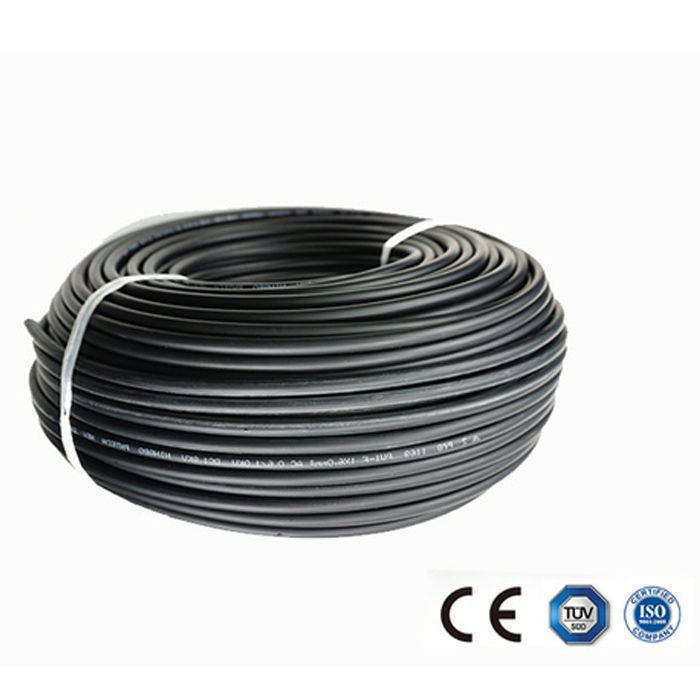

10mm2 सोलर केबल की तस्वीरें
