उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: TUV/CE/ISO9001
मॉडल संख्या: PV1-F 1x10mm2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मी / रोल
मूल्य: negotiable
पैकेजिंग विवरण: 100 मीटर प्रति रोल 200 मीटर प्रति कार्टन आकार 42x42x22 सेमी
प्रसव के समय: 3-7days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रतिदिन 70000 मी
Product Name: |
solar photovoltaic cable 10mm2 |
मुख्य: |
1 कोर |
कंडक्टर सामग्री: |
फंसे हुए तांबा |
केबल ओडी: |
8.5 मिमी |
संरचना: |
80/0.4 मिमी |
रंग: |
काला लाल |
Product Name: |
solar photovoltaic cable 10mm2 |
मुख्य: |
1 कोर |
कंडक्टर सामग्री: |
फंसे हुए तांबा |
केबल ओडी: |
8.5 मिमी |
संरचना: |
80/0.4 मिमी |
रंग: |
काला लाल |
सोलर सिस्टम के लिए XLPE TUV 2 pfg 1169 08.07 सोलर पावर केबल 10mm2 टिनयुक्त तांबा
PV1-F टिनयुक्त तांबा सोलर पावर केबल 10mm2
2 PfG 1169/08.2007 फोटोवोल्टिक सिस्टम के DC साइड में उपयोग किए जाने वाले सिंगल कोर लचीले केबलों (तारों) को कवर करता है जिसकी अधिकतम अनुमेय DC वोल्टेज 1.8kV (लाइन से लाइन, गैर-ग्राउंड सिस्टम) है। उत्पाद उस वातावरण के लिए लागू है जिसकी सुरक्षा डिग्री क्लास II के अंतर्गत है, और इसका समानांतर उपयोग किया जा सकता है।
| प्रकार | क्रॉस सेक्शन | स्ट्रैंड डिज़ाइन | कंडक्टर व्यास | कंडक्टर प्रतिरोध | बाहरी व्यास | रेटेड वोल्टेज | रेटेड करंट |
| PV-1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.2mm | 1800VDC | 98A |
अग्निरोधी केबल विवरण:
A. अनुप्रयोग: फोटोवोल्टिक पावर स्टेशन के लिए डबल इन्सुलेशन, इलेक्ट्रॉन-बीम क्रॉस लिंक्ड केबल।
निर्माण: टिनयुक्त तांबा, VDE0295/IEC60228, क्लास 5 के अनुसार
B. सामग्री गुण/मानक:
1. अग्निरोधी प्रदर्शन: IEC60332-1।
2. धुआं उत्सर्जन: IEC61034; EN50268-2
3. कम आग भार: DIN51900
4. अनुमोदन: TUV2PfG 1169/08.2007 PV1-F।
5. अनुप्रयोग मानक: UNE211 23; UNE20.460-5-52, UTE C 32-502
अनुप्रयोग:
बिजली उत्पादन और तारों के संबंधित घटकों के लिए सौर पैनलों पर लागू, कनेक्शन, विशेष रूप से बाहरी के लिए उपयुक्त। धूप के प्रतिरोध, एंटी-एजिंग, कम धुएं वाले हैलोजन-मुक्त लौ retardant सामग्री का उपयोग करना, उच्च ग्रेड, अधिक सुरक्षा।
| नाम | PV केबल |
| उत्पाद विवरण | इनडोर और आउटडोर सौर प्रतिष्ठानों, विद्युत स्थापना, इनडोर और आउटडोर, विस्फोट-प्रवण क्षेत्रों, कारखानों, औद्योगिक और कृषि उद्योगों में व्यापक रूप से उपयोग किया जाता है। |
| उत्पाद की विशेषताएँ | हैलोजन के बिना कम धुआं, अच्छा ठंडा, पराबैंगनी, ओजोन - प्रतिरोधी और मौसम - प्रतिरोधी। |
| लौ retardant, काटने का प्रतिरोध और प्रवेश प्रतिरोध। | |
| केबल सुरक्षा स्तर Ⅱ स्तर। | |
| इन्सुलेशन सामग्री के रूप में 150 ℃ फोटोवोल्टिक केबल विकिरण के साथ, हैलोजन मुक्त लौ retardant हैलोजन-मुक्त, गैर-विषैले संशोधित पॉलीइथिलीन पतली हेंगजिंग राल मुख्य कच्चे माल के रूप में है, हैलोजन-मुक्त, गैर-विषैले, लौ retardant, गर्मी स्टेबलाइजर, धुआं एजेंट, परिरक्षक, जैसे उर्वरक, में हैलोजन, भारी धातु, फास्फोरस शामिल नहीं हैं। | |
| यह ROHS के अनुरूप है, और विसर्जन के बाद इन्सुलेशन प्रतिरोध छोटा होता है। | |
| विद्युत | 1. डीसी प्रतिरोध: 20 ℃ पर तैयार केबल प्रवाहकीय तार कोर डीसी प्रतिरोध 5.09 Ω/किमी से अधिक नहीं है |
| 2. इन्सुलेशन प्रतिरोध: 20 ℃ पर तैयार केबल का इन्सुलेशन प्रतिरोध 1014 Ω. सेमी से कम नहीं होना चाहिए, 90 ℃ पर तैयार केबल का इन्सुलेशन प्रतिरोध 1011 Ω. सेमी से कम नहीं है | |
| 3. म्यान सतह प्रतिरोध: तैयार केबल म्यान की सतह का प्रतिरोध 109 Ω से कम नहीं होना चाहिए। | |
| केबल संरचना | कंडक्टर: टिनयुक्त तांबे का तार 2.5, 4, 6, 10, 16 मिमी ^ 2 PV1 - F |
| 25, 16 और 10, 6, 4, 2 मिमी ^ 2 PV तार | |
| इन्सुलेशन: > 0.5 मिमी मोटा कम धुआं और हैलोजन सामग्री के साथ, और ग्राहक की निर्दिष्ट सीमा को पूरा करें। | |
| म्यान: कम धुआं और हैलोजन मुक्त सामग्री मोटाई > 0.5 मिमी। | |
| विस्तृत पैरामीटर | परिवेश तापमान: - 40 ℃ ~ + 90 ℃ |
| कंडक्टर का उच्चतम तापमान: 120 ℃ (शॉर्ट सर्किट तापमान 200 ℃ में 5 सेकंड की अनुमति दें) | |
| सीमित वोल्टेज: AC0.6/1kv dc1.8kv। |
(हम 2.5mm2, 4mm2, 6mm2 और 16mm2 के सिंगल कोर भी बनाते हैं, साथ ही दोहरे कोर भी बनाते हैं,
यदि आवश्यक हो तो कृपया मुझसे सीधे परामर्श करें)

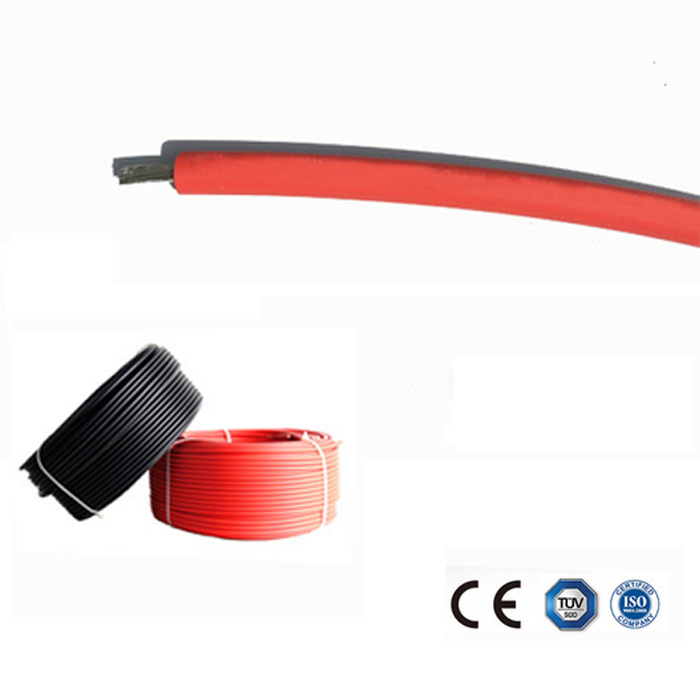

10mm2 सोलर पावर केबल की तस्वीरें
