उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: TUV/CE/ISO9001
मॉडल संख्या: PV1-F 1x4mm2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 250 मी / रोल
मूल्य: negotiable
पैकेजिंग विवरण: 250 मीटर प्रति रोल 500 मीटर प्रति कार्टन आकार 42x42x22 सेमी
प्रसव के समय: 3-7days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रतिदिन 70000 मी
Product Name: |
4mm2 DC solar cable |
Insulation Material: |
XLPE |
Conductor Material: |
Stranded Tinned copper |
Cable OD: |
6.0mm |
Structure: |
56/0.3mm |
Color: |
Black / Red |
Product Name: |
4mm2 DC solar cable |
Insulation Material: |
XLPE |
Conductor Material: |
Stranded Tinned copper |
Cable OD: |
6.0mm |
Structure: |
56/0.3mm |
Color: |
Black / Red |
TUV अनुमोदित 2PfG 1169 PV1-F 1x4mm2 XLPE पृथक डीसी सौर केबल कंटेनर तांबा
पीवी1-एफ कंटेन कॉपर पीवी 4 मिमी2 डीसी सौर केबल
1निर्माणः टिन कूपर, एक्सएलपीई इन्सुलेशन, एक्सएलपीई बाहरी आवरण।
2परीक्षण वोल्टेजः 6500V, 5 मिनट; नामित वोल्टेजः 1000/1800V DC.
3. हलोजन मुक्त और कम धुआं, रोह मानक.
4यूवी प्रतिरोधी।
5तापमान रेटिंगः-40°C से 125°C, ठंड प्रतिरोधी।
6. टीयूवी प्रमाणन, टीयूवी2पीएफजी1169.
7- फोटोवोल्टिक प्रणाली के लिए पावर केबल।
| प्रकार | क्रॉस सेक्शन | स्ट्रैंड डिजाइन | कंडक्टर व्यास | कंडक्टर प्रतिरोध | बाहरी व्यास | नामित वोल्टेज | रेटेड करंट |
| PV-1x4mm2 | 4.0mm2 | 56x φ0.3 मिमी | 2.6 मिमी | 5.09 Ω/किमी | 5.1 मिमी | 1800 वीडीसी | 70A |
आग प्रतिरोधी केबल विवरणः
ए. अनुप्रयोगःफोटोवोटिक बिजली संयंत्र के लिए दोहरी इन्सुलेशन,इलेक्ट्रॉन बीम क्रॉस लिंक्ड केबल।
निर्माणःVDE0295/IEC60228, वर्ग 5 के अनुसार डिब्बाबंद तांबा
B. सामग्री गुण/मानक:
1. अग्नि प्रतिरोधी प्रदर्शन:IEC60332-1.
2. धुआं उत्सर्जनःIEC61034; EN50268-2
3. कम आग भारःDIN51900
4अनुमोदनःTUV2PfG 1169/08.2007 PV1-F.
5आवेदन मानकःUNE211 23;UNE20.460-5-52, UTE C 32-502
आवेदनः
बिजली उत्पादन के लिए सौर पैनलों और वायरिंग, कनेक्शन के संबंधित घटकों के लिए लागू, विशेष रूप से बाहरी के लिए उपयुक्त।कम धुआं वाले हेलोजन मुक्त लौ retardant सामग्री का उपयोग करना, उच्च ग्रेड, अधिक सुरक्षा।
| नाम | पीवी केबल |
| उत्पाद का वर्णन | व्यापक रूप से इनडोर और आउटडोर सौर प्रतिष्ठानों, विद्युत प्रतिष्ठानों, इनडोर और आउटडोर, विस्फोट प्रवण क्षेत्रों, कारखानों, औद्योगिक और कृषि उद्योगों में उपयोग किया जाता है। |
| उत्पाद की विशेषताएं | कम धुआं, बिना हाइड्रोजन के, अच्छी ठंड, पराबैंगनी, ओजोन प्रतिरोधी और मौसम प्रतिरोधी। |
| लौ retardant, काटने प्रतिरोध और प्रवेश प्रतिरोध। | |
| केबल सुरक्षा स्तर II | |
| 150 डिग्री सेल्सियस के फोटोवोल्टिक केबल विकिरण के साथ इन्सुलेशन सामग्री के रूप में, हेलोजन मुक्त लौ retardant मुख्य कच्चे माल के रूप में हेलोजन मुक्त, गैर विषैले संशोधित पॉलीएथिलीन पतली hengjing राल है,हेलोजन मुक्त जोड़ें, गैर विषैले, लौ retardant, गर्मी स्थिरीकरण, धुआं एजेंट को खत्म, संरक्षक, जैसे कि उर्वरक, हैलोजन, भारी धातुओं, फास्फोरस शामिल नहीं है। | |
| यह ROHS के अनुरूप है, और विसर्जन के बाद इन्सुलेशन प्रतिरोध छोटा है। | |
| विद्युत | 1डीसी प्रतिरोधः 20 °C पर तैयार केबल का प्रवाहकीय तार कोर डीसी प्रतिरोध 5.09 Ω/km से अधिक नहीं है |
| 2. इन्सुलेशन प्रतिरोध: 20 °C पर केबल का समाप्त इन्सुलेशन प्रतिरोध 1014 Ω से कम नहीं होना चाहिए। | |
| 3शीट सतह का प्रतिरोध: तैयार केबल शीट सतह का प्रतिरोध 109 Ω से कम नहीं होना चाहिए। | |
| केबल संरचना | कंडक्टरः कंटेनर तांबे का तार 2.5, 4, 6, 10, 16 मिमी ^ 2 PV1 - F |
| 25, 16 और 10, 6, 4, 2 मिमी ^ 2 पीवी तार | |
| इन्सुलेशनः कम धुआं और हेलोजन सामग्री के साथ > 0.5 मिमी मोटाई, और ग्राहक द्वारा निर्दिष्ट सीमा को पूरा करें। | |
| शीटः कम धुआं और हेलोजन मुक्त सामग्री की मोटाई > 0.5 मिमी | |
| विस्तृत मापदंड | परिवेश का तापमानः - 40 °C ~ + 90 °C |
| कंडक्टर का उच्चतम तापमानः 120 °C (200 °C पर शॉर्ट सर्किट तापमान में 5 सेकंड की अनुमति दें) | |
| सीमित वोल्टेजः AC0.6/1kv dc1.8kv |
(हम 2.5 मिमी2, 6 मिमी2 10 मिमी2 और 16 मिमी2 के एकल कोर के साथ-साथ दोहरे कोर का भी उत्पादन करते हैं,
यदि आवश्यक हो तो कृपया मुझसे सीधे परामर्श करें)

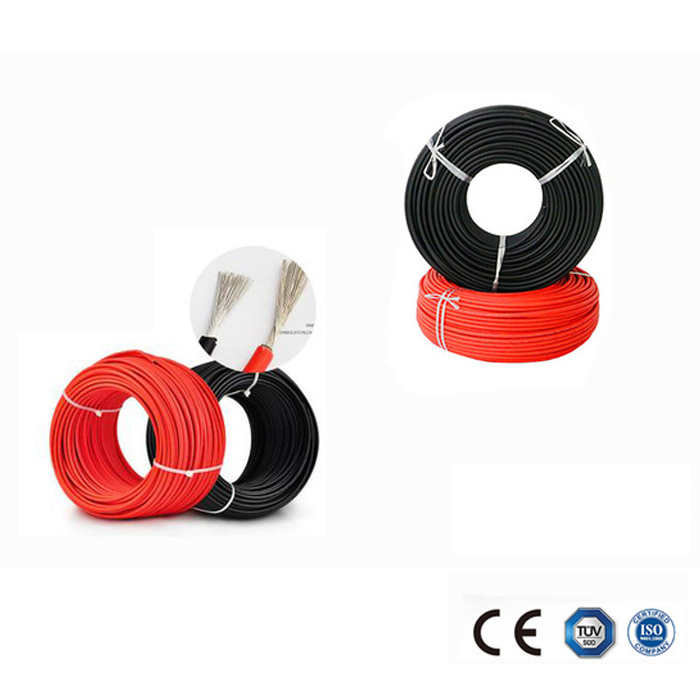

4 मिमी2 डीसी सौर केबल की तस्वीरें
