उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: ISO9001/TUV/CE
मॉडल संख्या: H1Z2Z2-K 1x4mm2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मीटर
मूल्य: negotiable
पैकेजिंग विवरण: 100 m / रोल, 500 m प्रति गत्ते का डिब्बा
प्रसव के समय: 3-10days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रतिदिन 70000 मी
उत्पाद का नाम: |
4 मिमी 2 डीसी केबल |
नामित वोल्टेज: |
1500VDC |
तापमान: |
-40 ° C-- 90 ° C |
पैकिंग: |
250 मी / रोल |
कंडक्टर सामग्री: |
तांबा |
आवेदन: |
बिजली संयंत्र |
उत्पाद का नाम: |
4 मिमी 2 डीसी केबल |
नामित वोल्टेज: |
1500VDC |
तापमान: |
-40 ° C-- 90 ° C |
पैकिंग: |
250 मी / रोल |
कंडक्टर सामग्री: |
तांबा |
आवेदन: |
बिजली संयंत्र |
TUV EN50618 कॉपर कोर हैलोजन-मुक्त 4mm2 डीसी केबल सौर PV सिस्टम के लिए
विशिष्टता
1. रेटिंग: वोल्टेज: 600/1000V तापमान: -40°C-- 90°C
2. विवरण:
(1) कंडक्टर: टिनयुक्त एनील्ड कॉपर
(2) इन्सुलेशन: 90°C XLPE, काला
(3) जैकेट: 90°C XLPE, काला या लाल
4. अनुप्रयोग: विशेष रूप से उच्च यांत्रिक आवश्यकताओं और चरम मौसम की स्थिति वाले भवन और उपकरणों के अंदर और बाहर फोटोवोल्टिक सिस्टम घटकों को जोड़ने के लिए डिज़ाइन किया गया है। स्थायी प्रतिष्ठानों के लिए।
5. सामान्य विशेषताएं: इलेक्ट्रॉन-बीम क्रॉस-लिंक्ड इन्सुलेशन और कोटिंग से बनी केबल; गर्मी, ठंड, तेल, घर्षण, ओजोन, यूवी और मौसम के खिलाफ उच्च प्रतिरोध; आग लगने की स्थिति में बेहतर प्रतिक्रिया के साथ। कम धुआं, हैलोजन मुक्त, लौ मुक्त, लौ retardant; लचीला, स्ट्रिप करना आसान, बहुत कम जगह की आवश्यकता, बेहद, बेहद यांत्रिक रूप से मजबूत, बहुत लंबा जीवनकाल।
| प्रकार | क्रॉस सेक्शन | स्ट्रैंड डिज़ाइन | कंडक्टर व्यास | कंडक्टर प्रतिरोध | बाहरी व्यास | रेटेड वोल्टेज | रेटेड करंट |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/किमी | 5.4mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/किमी | 5.9mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 84x φ0.285mm | 3.3mm | 3.52 Ω/किमी | 6.7mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/किमी | 7.4mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/किमी | 9.2mm | 1500VDC | 132A |
अनुप्रयोग:
बिजली उत्पादन और तारों के संबंधित घटकों के लिए सौर पैनलों पर लागू, कनेक्शन, विशेष रूप से आउटडोर के लिए उपयुक्त। धूप के प्रति प्रतिरोध, एंटी-एजिंग, कम धुएं वाले हैलोजन-मुक्त लौ retardant सामग्री का उपयोग करना, उच्च ग्रेड, अधिक सुरक्षा।
| नाम | पीवी केबल |
| उत्पाद विवरण | इनडोर और आउटडोर सौर प्रतिष्ठानों, विद्युत स्थापना, इनडोर और आउटडोर, विस्फोट-प्रवण क्षेत्रों, कारखानों, औद्योगिक और कृषि उद्योगों में व्यापक रूप से उपयोग किया जाता है। |
| उत्पाद की विशेषताएँ | कम धुआं बिना हैलोजन, अच्छा ठंडा, पराबैंगनी, ओजोन - प्रतिरोधी और मौसम - प्रतिरोधी। |
| लौ retardant, काटने का प्रतिरोध और प्रवेश प्रतिरोध। | |
| केबल सुरक्षा स्तर Ⅱ स्तर। | |
| इन्सुलेशन सामग्री के रूप में 150 ℃ फोटोवोल्टिक केबल विकिरण के साथ, हैलोजन मुक्त लौ retardant हैलोजन-मुक्त, गैर-विषैले संशोधित पॉलीइथिलीन पतली हेंगजिंग राल है, जो मुख्य कच्चे माल के रूप में है, हैलोजन-मुक्त, गैर-विषैले, लौ retardant, गर्मी स्टेबलाइजर, धुआं एजेंट, परिरक्षक, जैसे उर्वरक, में हैलोजन, भारी धातु, फास्फोरस शामिल नहीं हैं। | |
| यह ROHS के अनुरूप है, और विसर्जन के बाद इन्सुलेशन प्रतिरोध छोटा होता है। | |
| विद्युत | 1. डीसी प्रतिरोध: 20 ℃ पर तैयार केबल प्रवाहकीय तार कोर डीसी प्रतिरोध 5.09 Ω/किमी से अधिक नहीं है |
| 2. इन्सुलेशन प्रतिरोध: 20 ℃ पर तैयार केबल का इन्सुलेशन प्रतिरोध 1014 Ω. सेमी से कम नहीं होना चाहिए, 90 ℃ पर तैयार केबल इन्सुलेशन प्रतिरोध 1011 Ω. सेमी से कम नहीं है | |
| 3. म्यान सतह प्रतिरोध: तैयार केबल म्यान की सतह का प्रतिरोध 109 Ω से कम नहीं होना चाहिए। | |
| केबल संरचना | कंडक्टर: टिनयुक्त तांबे के तार 2.5, 4,6,10,16 मिमी2 PV1 - F |
| 25,16 और 10, 6,4,2.5 मिमी2 PV तार | |
| इन्सुलेशन: > 0.5 मिमी मोटा कम धुआं और हैलोजन सामग्री के साथ, और ग्राहक की निर्दिष्ट सीमा को पूरा करें। | |
| म्यान: कम धुआं और हैलोजन मुक्त सामग्री मोटाई > 0.5 मिमी। | |
| विस्तृत पैरामीटर | परिवेश का तापमान: - 40 ℃ ~ + 90 ℃ |
| कंडक्टर का उच्चतम तापमान: 120 ℃ (शॉर्ट सर्किट तापमान 200 ℃ में 5 सेकंड की अनुमति दें) | |
| सीमित वोल्टेज: AC0.6/1kv dc1.8kv। |
(हम 2.5mm2, 6mm2, 10mm2 और 16mm2 के सिंगल कोर के साथ-साथ दोहरे कोर भी बनाते हैं,
यदि आवश्यक हो तो कृपया मुझसे सीधे परामर्श करें)

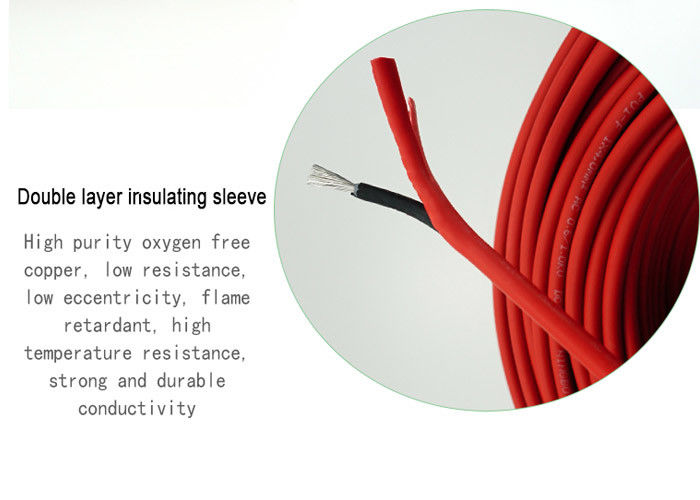

4mm2 डीसी केबल की तस्वीर
