उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
प्रमाणन: ISO9001/TUV/CE
मॉडल संख्या: H1z2z2-K / PV1-F 1x4mm2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मीटर
मूल्य: negotiable
पैकेजिंग विवरण: 100 मीटर / रोल, 250 मीटर / रोल, 500 मीटर प्रति दफ़्ती
प्रसव के समय: 3-10days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रतिदिन 70000 मी
प्रोडक्ट का नाम: |
सौर केबल 4 मिमी 2 |
दिष्ट विद्युत धारा का वोल्टेज: |
1800V |
कंडक्टर: |
टिन्डेड कॉपर |
केबल आयुध डिपो: |
5.85 मिमी |
Packing: |
100m/roll |
तापमान की रेंज: |
-40℃~+90℃ |
प्रोडक्ट का नाम: |
सौर केबल 4 मिमी 2 |
दिष्ट विद्युत धारा का वोल्टेज: |
1800V |
कंडक्टर: |
टिन्डेड कॉपर |
केबल आयुध डिपो: |
5.85 मिमी |
Packing: |
100m/roll |
तापमान की रेंज: |
-40℃~+90℃ |
H1z2z2-K/PV1-F फोटोवोल्टिक सौर केबल 4mm2 TUV 2 Pfg 1169/08.2007 0.6/1kv AC
उत्पाद का वर्णन
फोटोवोल्टिक के भीतर इंटरकनेक्शन के लिए नियत अद्यतन समन्वित (H1Z2Z2-K) यूरोपीय मानक सौर केबल
सौर पैनल सरणी जैसी प्रणालियां, जो नलिका या प्रणालियों के भीतर आंतरिक और बाहरी, स्थिर प्रतिष्ठानों के लिए उपयुक्त हैं, लेकिन प्रत्यक्ष दफन अनुप्रयोगों के लिए नहीं।हमारा सौर केबल बीएस एन 50396 के अनुसार ओजोन प्रतिरोधी है, एचडी 605/ए1 के अनुसार यूवी प्रतिरोधी, और EN 60216 के अनुसार स्थायित्व के लिए परीक्षण किया गया है। उन प्रतिष्ठानों के लिए जहां आग, धुएं के उत्सर्जन और विषाक्त धुएं जीवन और उपकरण के लिए संभावित जोखिम पैदा करते हैं।
तकनीकी डेटा
कंडक्टर: कच्चे तांबे के डिब्बे
आईईसी 60228 वर्ग 5 का संदर्भ लें
आंतरिक इन्सुलेशनः XLPE
बाहरी जैकेटः XLPE
रंगः काला और लाल
उत्पाद कोड संख्या | आकार ((मिमी2) | कंडक्टर डाय. | इन्सुलेशन डाय. ((mm) | नाममात्र जैकेट डाय. | शुद्ध भार/1000 मीटर ((kg) |
PV1-F 1x1.5mm2 | 1.5 | 30/0.25 | 3.1 | 4.5 | 39 |
PV1-F 1x2.5mm2 | 2.5 | 49/0.25 | 3.6 | 4.9 | 48 |
PV1-F 1x4mm2 | 4 | 56/0.285 | 4.1 | 5.1 | 68 |
PV1-F 1x6mm2 | 6 | 84/0.285 | 4.7 | 6.1 | 88 |
PV1-F 1x10mm2 | 10 | 80/0.40 | 5.6 | 7.2 | 132 |
PV1-F 1x16mm2 | 16 | 126/0.40 | 7.55 | 8.2 | 205 |
आवेदनः
बिजली उत्पादन के लिए सौर पैनलों और वायरिंग, कनेक्शन के संबंधित घटकों के लिए लागू, विशेष रूप से आउटडोर के लिए उपयुक्त।कम धुआं वाले हेलोजन मुक्त लौ retardant सामग्री का उपयोग करना, उच्च ग्रेड, अधिक सुरक्षा।
नाम | पीवी केबल |
उत्पाद का वर्णन | व्यापक रूप से इनडोर और आउटडोर सौर प्रतिष्ठानों, विद्युत प्रतिष्ठानों, इनडोर और आउटडोर, विस्फोट प्रवण क्षेत्रों, कारखानों, औद्योगिक और कृषि उद्योगों में उपयोग किया जाता है। |
उत्पाद की विशेषताएं | कम धुआं, बिना हाइड्रोजन के, अच्छी ठंड, पराबैंगनी, ओजोन प्रतिरोधी और मौसम प्रतिरोधी। |
लौ retardant, काटने प्रतिरोध और प्रवेश प्रतिरोध। | |
केबल सुरक्षा स्तर II | |
150 डिग्री सेल्सियस के फोटोवोल्टिक केबल विकिरण के साथ इन्सुलेशन सामग्री के रूप में, हेलोजन मुक्त लौ retardant मुख्य कच्चे माल के रूप में हेलोजन मुक्त, गैर विषैले संशोधित पॉलीएथिलीन पतली hengjing राल है,हेलोजन मुक्त जोड़ें, गैर विषैले, लौ retardant, गर्मी स्थिरीकरण, धुआं एजेंट को खत्म, संरक्षक, जैसे कि उर्वरक, हैलोजन, भारी धातुओं, फास्फोरस शामिल नहीं है। | |
यह ROHS के अनुरूप है, और विसर्जन के बाद इन्सुलेशन प्रतिरोध छोटा है। | |
विद्युत | 1डीसी प्रतिरोधः 20 °C पर तैयार केबल का प्रवाहकीय तार कोर डीसी प्रतिरोध 5.09 Ω/km से अधिक नहीं है |
2. इन्सुलेशन प्रतिरोध: 20 °C पर केबल का समाप्त इन्सुलेशन प्रतिरोध 1014 Ω से कम नहीं होना चाहिए। | |
3शीट सतह का प्रतिरोध: तैयार केबल शीट सतह का प्रतिरोध 109 Ω से कम नहीं होना चाहिए। | |
केबल संरचना | कंडक्टरः कंटेनर तांबे का तार 2.5, 4,6,10,16 मिमी2 PV1 - F |
25,16 और 10,6,4,2.5 मिमी2 पीवी तार | |
इन्सुलेशनः कम धुआं और हेलोजन सामग्री के साथ > 0.5 मिमी मोटाई, और ग्राहक द्वारा निर्दिष्ट सीमा को पूरा करें। | |
शीटः कम धुआं और हेलोजन मुक्त सामग्री की मोटाई > 0.5 मिमी | |
विस्तृत मापदंड | परिवेश का तापमानः - 40 °C ~ + 90 °C |
कंडक्टर का उच्चतम तापमानः 120 °C (200 °C पर शॉर्ट सर्किट तापमान में 5 सेकंड की अनुमति दें) | |
सीमित वोल्टेजः AC0.6/1kv dc1.8kv |
(हम 2.5 मिमी2, 6 मिमी2, 10 मिमी2 और 16 मिमी2 के एकल कोर के साथ-साथ दोहरे कोर का भी उत्पादन करते हैं,
यदि आवश्यक हो तो कृपया मुझसे सीधे परामर्श करें)

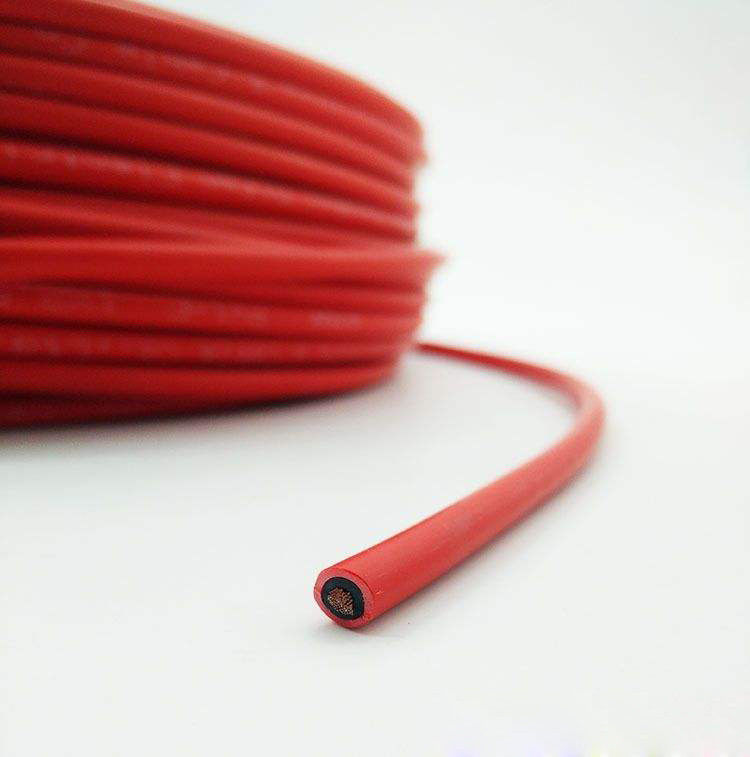

सौर केबल का चित्र 4mm2
अक्सर पूछे जाने वाले प्रश्न:
1मुझे उद्धरण कब मिल सकता है?
पूछताछ प्राप्त करने के 24 घंटे के भीतर, यदि आप बहुत तत्काल मूल्य प्राप्त करने के लिए कर रहे हैं, कृपया
केबल के बारे में पूर्ण विवरण देने के लिए हमें फोन करें। कीमत की गणना जल्द ही की जाएगी।
2प्रसव के बारे में कब तक?
आम तौर पर भुगतान के बाद 3-4 कार्य दिवसों के भीतर, मुख्य रूप से मात्रा के अनुसार।
3आपकी भुगतान शर्तें क्या हैं?
हम टी/टी (बैंक हस्तांतरण), एल/सी स्वीकार करते हैं
4क्या आप अनुकूलित आदेश स्वीकार करते हैं?
हाँ, हम करते हैं।
5क्या आप OEM और ODM की पेशकश करते हैं?
हाँ. ओईएम और ओडीएम उपलब्ध हैं।
