कनेक्शन केबल सौर मॉड्यूल के लिए सौर चार्ज नियंत्रक केबल हार्नेस 4mm2

उत्पाद विवरण

उत्पत्ति के प्लेस: चीन

प्रमाणन: TUV/CE/ISO9001

मॉडल संख्या: डीसी 00

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: एक सेट

मूल्य: negotiable

पैकेजिंग विवरण: 100 सेट / पॉलीबैग 500 सेट / कार्टन 39x39x22 सेमी

प्रसव के समय: 3-10days

भुगतान शर्तें: एल / सी, टी / टी

आपूर्ति की क्षमता: प्रति दिन 5000 जोड़े

सर्वोत्तम मूल्य प्राप्त करें
अभी संपर्क करें
विनिर्देश
प्रमुखता देना:

TUV सोलर पैनल एक्सटेंशन केबल

,

4mm सोलर पैनल एक्सटेंशन केबल

,

XLPE इंसुलेटेड सोलर पैनल केबल

प्रोडक्ट का नाम:
सौर पैनल एक्सटेंशन केबल
पैकिंग:
पीपी बैग
सौर केबल प्रकार:
4 मिमी
वर्तमान मूल्यांकित::
30 ए
संपर्क प्रतिरोध:
≤5mΩ
रंग:
काला/लाल
प्रोडक्ट का नाम:
सौर पैनल एक्सटेंशन केबल
पैकिंग:
पीपी बैग
सौर केबल प्रकार:
4 मिमी
वर्तमान मूल्यांकित::
30 ए
संपर्क प्रतिरोध:
≤5mΩ
रंग:
काला/लाल
विवरण
कनेक्शन केबल सौर मॉड्यूल के लिए सौर चार्ज नियंत्रक केबल हार्नेस 4mm2

20 m 4mm2 पेशेवर कनेक्शन केबल सौर मॉड्यूल के लिए सौर चार्ज नियंत्रक केबल हार्नेस




56/.285 (4.0 मिमी2) टिन ब्लेड कॉपर
एक्सएलपीई अछूता. 0.6/1 केवी कोर.
630/1000Vdc SOLAR XLPO के साथ कवर किया गया केबल
ऑक्सीजन मुक्त तांबा. RoHS अनुपालन XLPO

प्रकार क्रॉस स्ट्रैंड कंडक्टर कंडक्टर बाहरी रेटेड रेटेड वजन
अनुभाग डिजाइन व्यास प्रतिरोध व्यास वोल्टेज वर्तमान
मिमी2 No.x ø (मिमी) मिमी Ω / किमी मिमी वीएसी/डीसी किलोग्राम/किमी
PV-1*1.5 मिमी2 1.5 30x ø 0.25 1.6 13.5 4.5 1000/1800 30 35
PV-1*2.5 मिमी2 2.5 50x ø 0.25 2.0 8.21 4.9 1000/1800 41 50
PV-1*4.0 मिमी2 4.0 56x ø 0.3 2.6 5.09 5.1 1000/1800 55 70
PV-1*6.0 मिमी2 6.0 84x ø 0.3 3.3 3.39 6.1 1000/1800 70 95


कनेक्टर

नामित वोल्टेजः 1000 वोल्ट
नामित धाराः 22A ((2.5mm2), 30A ((4mm2,6mm2)
परीक्षण वोल्टेजः 6KV ((50Hz)
सुरक्षा की डिग्रीः IP67/IP2X
इन्सुलेशन सामग्रीः पीसी/पीए/पीपीओ/टीपीई
संपर्क सामग्रीः चांदी से सजी तांबा
ऑपरेटिंग तापमानः -40°C~+90°C
सुरक्षित वर्गः 2
लौ वर्गः UL94-V0
प्लग कनेक्टर्स का संपर्क प्रतिरोध: ≤5mΩ
सम्मिलन बल: ≤50N
बल वापस ले लो: ≥50N
उपयुक्त केबलः 2.5mm2/4mm2/6mm2 ((AWG14/12/10)
तालाबंदी प्रणालीः अंदर जाओ
उत्पाद नं. डीसी-डीसी
नामित वोल्टेज टीयूवी 1000 वी डीसी
नामित धारा 30A
केबल के उपयुक्त क्रॉस सेक्शन 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG
टर्मिनल का आकार Φ4.0 मिमी
परीक्षण वोल्टेज डीसी 8 केवी 1 मिनट
प्रदूषण की डिग्री 2
सुरक्षा वर्ग वर्ग II
टर्मिनल सामग्री कंटेनर तांबा
संपर्क प्रतिरोध ≤ 5mΩ
इन्सुलेशन सामग्री पीपीसी
आईपी रेटिंग IP67 ((आईईसी 60529)
खींचने का बल ≥ 50N
सम्मिलन बल ≤ 50N
परीक्षण तापमान -40°C से +85°C
लौ वर्ग UL94V - 0


असेंबली निर्देश

स्व-समारोह के दौरान,भागों और उपकरण के अलावा अन्य के रूप में वर्णित किया जाता है या अगर तैयारी और विधानसभा निर्देशों यहाँ वर्णित अनदेखा कर रहे हैं तो न तो सुरक्षा और न ही तकनीकी डेटा के अनुपालन की गारंटी दी जा सकती.

बिजली के झटके से सुरक्षा के लिए, पीवी कनेक्टर्स को इकट्ठा या अलग होने के दौरान बिजली की आपूर्ति से अलग किया जाना चाहिए

अंतिम उत्पाद में विद्युत झटके से सुरक्षा होनी चाहिए

लोड के तहत प्लग निकालना:पीवी प्लग कनेक्शन को लोड के दौरान नहीं निकाला जाना चाहिए। उन्हें डीसी/एसी कनवर्टर को बंद करके या एसी सर्किट इंटरप्टर को तोड़कर नो लोड स्थिति में रखा जा सकता है।वोल्टेज के तहत प्लग और अनप्लग की अनुमति है

डिस्कनेक्ट किए गए कनेक्टरों को सीलिंग टोपी से गंदगी और पानी से सुरक्षित रखा जाना चाहिए।

प्लग किए गए भाग IP67 जलरोधक हैं


लाभः

• सरल, तेज़, सुरक्षित और प्रभावी फाइल असेंबली
• स्वतंत्र रूप से विकसित करें,नवाचार डिजाइन,स्वतंत्र बौद्धिक संपदा अधिकार हैं,सीधे कनेक्टर के अनुकूल हैं
• उच्च यांत्रिक धीरज
• उच्च धारा और वोल्टेज ले जाने वालाः 30A,1000VDC
• कम संक्रमण प्रतिरोध
• अभिनव सील,जलरोधी,धूल प्रतिरोधी डिजाइनःIP68
• उत्कृष्ट प्लास्टिक सामग्री,यूएल 94-वी0,व्यापक तापमान सीमाः-40° से 90° सेल्सियस,बाहरी अनुप्रयोग के लिए मौसम और यूवी प्रतिरोधी
• टीयूवी द्वारा अनुमोदित

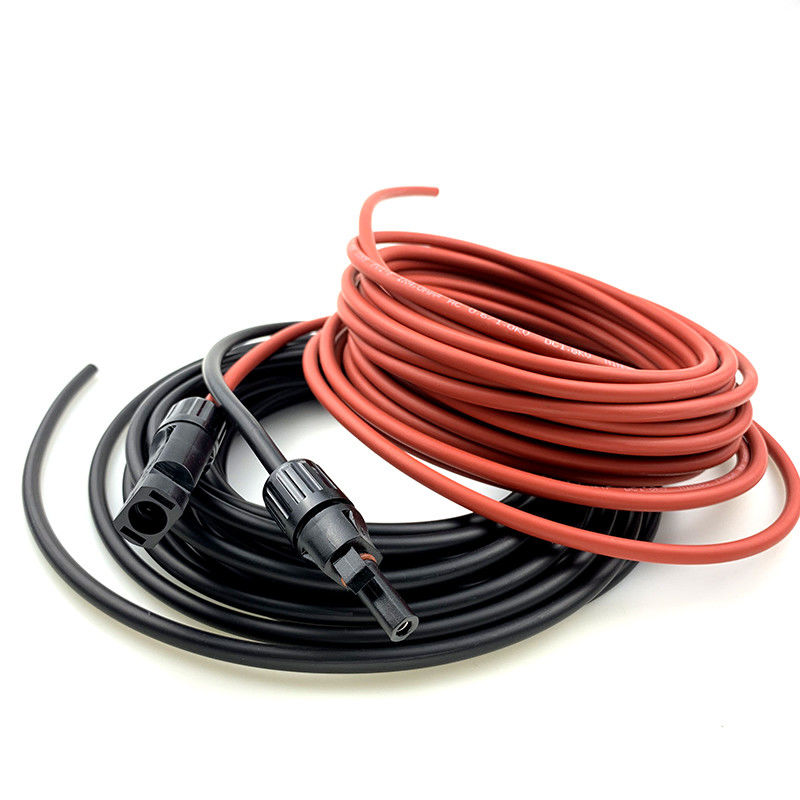

4 मिमी सौर पैनल एक्सटेंशन केबल का चित्र

कनेक्शन केबल सौर मॉड्यूल के लिए सौर चार्ज नियंत्रक केबल हार्नेस 4mm2 1

अक्सर पूछे जाने वाले प्रश्न:

1मुझे उद्धरण कब मिल सकता है?
जांच प्राप्त करने के 24 घंटों के भीतर, यदि आप कीमत प्राप्त करने के लिए बहुत जरूरी हैं, तो कृपया हमें केबल के बारे में पूर्ण विनिर्देश देने के लिए कॉल करें। कीमत की गणना जल्द ही की जाएगी।
2प्रसव के बारे में कब तक?
आम तौर पर भुगतान के बाद 3-4 कार्य दिवसों के भीतर, मुख्य रूप से मात्रा के अनुसार।
3आपकी भुगतान शर्तें क्या हैं?
हम टी/टी (बैंक हस्तांतरण), एल/सी स्वीकार करते हैं
4क्या आप अनुकूलित आदेश स्वीकार करते हैं?
हाँ, हम करते हैं।
5क्या आप OEM और ODM की पेशकश करते हैं?
हाँ. ओईएम और ओडीएम उपलब्ध हैं।
