उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Pntech
प्रमाणन: TUV/CE/ISO9001
मॉडल संख्या: H1Z2Z2-K 1x4mm2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मी / रोल
मूल्य: Negotiation
पैकेजिंग विवरण: 100 मीटर प्रति रोल, 250 मीटर प्रति रोल, 500 मीटर प्रति रोल
प्रसव के समय: 3-7days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रतिदिन 70000 मी
उत्पाद का नाम: |
सिंगल कोर सोलर केबल 4 मिमी |
कीवर्ड: |
सिंगल कोर सोलर केबल |
जैकेट सामग्री: |
XLPO |
कंडक्टर सामग्री: |
फंसे हुए टिन वाले तांबे |
केबल आयुध डिपो: |
5.8mm |
प्रतिरोध: |
≤5.09 (Ω / किमी) |
रंग: |
काला लाल |
पैकिंग: |
100 मी प्रति रोल |
उत्पाद का नाम: |
सिंगल कोर सोलर केबल 4 मिमी |
कीवर्ड: |
सिंगल कोर सोलर केबल |
जैकेट सामग्री: |
XLPO |
कंडक्टर सामग्री: |
फंसे हुए टिन वाले तांबे |
केबल आयुध डिपो: |
5.8mm |
प्रतिरोध: |
≤5.09 (Ω / किमी) |
रंग: |
काला लाल |
पैकिंग: |
100 मी प्रति रोल |
H1Z2Z2-K EN50618 XLPO इन्सुलेशन फोटोवोल्टिक एकल कोर सौर केबल 4 मिमी पीवी
H1Z2Z2-K 4mm2 सिंगल कोर सोलर केबल TUV ब्लैक एंड रेड के फायदे
उच्च वोल्टेज और उच्च विनिर्देशन सौर सरणियों, स्थापित और तारों के लिए सिंगल कोर 4 मिमी केबल।1500v डीसी और 55A तक की क्षमता।डबल insculated और TUV, CE और MCS को मंजूरी दी।आमतौर पर ON GRID इन्वर्टर सिस्टम पर उपयोग किया जाता है।
इस उत्पाद के विद्युत और आयामी गुणों को जियांगन केबल्स प्रयोगशाला में तकनीकी और गुणवत्ता आश्वासन विभाग द्वारा मापा जाता है।कंडक्टर प्रतिरोध, निर्माण गुणवत्ता (कारीगरी), आयामी स्थिरता, और अन्य मापदंडों के संबंध में केबल का प्रदर्शन प्रकाशित मानकों को सत्यापित और अनुमोदित है
| प्रकार | क्रॉस सेक्शन | स्ट्रैंड डिजाइन | कंडक्टर व्यास | कंडक्टर प्रतिरोध | बहरी घेरा | रेटेड वोल्टेज | मूल्यांकन वर्तमान |
| H1Z2Z2-K 1x2.5mm2 | 2.5 मिमी 2 | 36x φ0.285 मिमी | 2.0 मिमी | 8.21 km / किमी | 5.4 मिमी | 1500VDC | 50 ए |
| H1Z2Z2-K 1x4mm2 | 4 मिमी 2 | 56x .20.285 मिमी | 2.6 मिमी | 5.09 km / किमी | 5.9 मिमी | 1500VDC | 70 ए |
| H1Z2Z2-K 1x6mm2 | 6 मिमी 2 | 78x φ0.285 मिमी | ३.३ मिमी | 3.52 km / किमी | 6.7 मिमी | 1500VDC | 95 ए |
| H1Z2Z2-K 1x10mm2 | 10 मिमी 2 | 80x .40.4 मिमी | 4.4 मिमी | 1.95 km / किमी | 7.4 मिमी | 1500VDC | 98 ए |
| H1Z2Z2-K 1x16mm2 | 16 मिमी 2 | 120x .40.4 मिमी | 5.2 मिमी | 1.24 km / किमी | 9.2 मिमी | 1500VDC | 132 ए |
आवेदन:
विशेष रूप से आउटडोर के लिए उपयुक्त, बिजली उत्पादन और तारों के संबंधित घटकों, कनेक्शन के लिए सौर पैनलों पर लागू होता है।सूर्य के प्रकाश के प्रतिरोध, एंटी-एजिंग, कम धुएं वाले हलोजन-मुक्त लौ retardant सामग्री, उच्च ग्रेड, अधिक सुरक्षा का उपयोग करना।
बकाया लाभ:
1. दोहरी दीवार इन्सुलेशन। Electron बीम पार से जुड़े
2. यूवी, तेल, ग्रीस, ऑक्सीजन और ओजोन के लिए उत्कृष्ट प्रतिरोध
3. घर्षण के लिए उत्कृष्ट प्रतिरोध
4. हलोजन मुक्त, लौ retardant, कम विषाक्तता
5. उत्कृष्ट लचीलापन और अलग करना प्रदर्शन
6. उच्च वर्तमान देखभाल क्षमता
7. टीयूवी को मंजूरी दी
| नाम | पीवी केबल |
| उत्पाद विवरण | व्यापक रूप से इनडोर और आउटडोर सौर प्रतिष्ठानों, विद्युत स्थापना, इनडोर और आउटडोर, विस्फोट-ग्रस्त क्षेत्रों, कारखानों, औद्योगिक और कृषि उद्योगों में उपयोग किया जाता है। |
| उत्पाद की विशेषताएँ | कम धुआं बिना हलोजन, अच्छा ठंडा, पराबैंगनी, ओजोन - प्रतिरोधी और मौसम प्रतिरोधी। |
| ज्वाला मंदक, काटने प्रतिरोध और प्रवेश प्रतिरोध। | |
| केबल सुरक्षा स्तर protection स्तर। | |
| इन्सुलेशन सामग्री के रूप में 150 ℃ फोटोवोल्टिक केबल विकिरण के साथ, हलोजन मुक्त लौ retardant हैलोजन मुक्त, मुख्य कच्चे माल के रूप में गैर विषैले संशोधित पॉलीथीन पतली hengjing राल है, हलोजन मुक्त, गैर विषैले, लौ retardant, गर्मी स्टेबलाइजर जोड़ने, धुआं को खत्म करने एजेंट, परिरक्षक, जैसे कि उर्वरक, में हलोजन, भारी धातु, फास्फोरस नहीं होता है। | |
| यह ROHS के अनुरूप है, और इन्सुलेशन प्रतिरोध विसर्जन के बाद छोटा है। | |
| विद्युतीय | 1. डीसी प्रतिरोध: 20 ℃ प्रवाहकीय तार कोर डीसी प्रतिरोध पर तैयार केबल 5.09 Ω / किमी से अधिक नहीं है |
| 2. इन्सुलेशन प्रतिरोध: 20 ℃ पर केबल का तैयार इन्सुलेशन प्रतिरोध 1014 the से कम नहीं होना चाहिए।सेमी, 90 ℃ पर केबल इन्सुलेशन प्रतिरोध 1011 insulation से कम नहीं है।सेमी | |
| 3. म्यान सतह प्रतिरोध: तैयार केबल म्यान सतह का प्रतिरोध 109 resistance से कम नहीं होना चाहिए। | |
| केबल संरचना | कंडक्टर: टिन किए गए तांबे के तार 2.5, 4, 6, 10, 16 मिमी ^ 2 पीवी 1 - एफ |
| 25, 16 और 10, 6, 4, 2 मिमी ^ 2 पीवी तार | |
| इन्सुलेशन:> कम धूम्रपान और हलोजन सामग्री के साथ 0.5 मिमी मोटी, और ग्राहक की निर्दिष्ट सीमा को पूरा करें। | |
| म्यान: कम धुआं और हलोजन मुक्त सामग्री की मोटाई> 0.5 मिमी। | |
| विस्तृत पैरामीटर | परिवेश का तापमान: - 40 ℃ ~ 90 ℃ |
| कंडक्टर का उच्चतम तापमान: 120 ℃ (शॉर्ट सर्किट तापमान 200 ℃ में 5 एस की अनुमति दें) | |
| सीमित वोल्टेज: AC0.6 / 1kv dc1.8kv। |
(हम भी 2.5mm2, 6mm2 10mm2 और 16mm2, साथ ही दोहरी कोर के सिंगल कोर का उत्पादन,
कृपया मुझे सीधे परामर्श करें यदि आवश्यक हो)

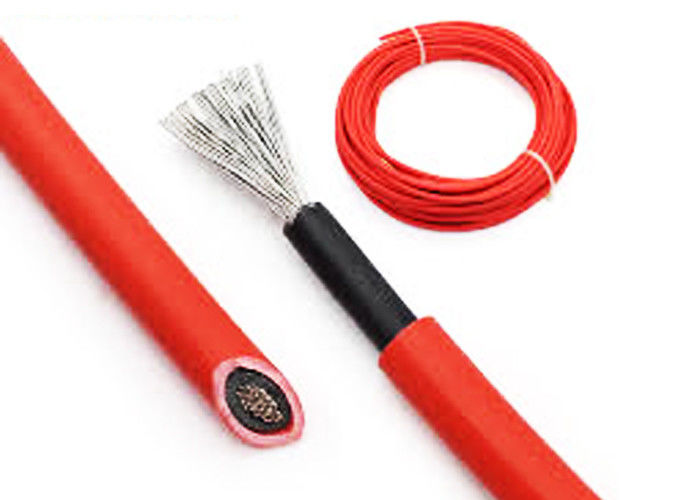

4 मिमी सिंगल कोर सोलर केबल के चित्र
