उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Pntech
प्रमाणन: ISO9001/TUV/CE
मॉडल संख्या: PV1-F 1x4mm2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मीटर
मूल्य: Negotiation
पैकेजिंग विवरण: 250 मीटर / रोल, 500 मीटर प्रति दफ़्ती
प्रसव के समय: 3-10days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रतिदिन 70000 मी
उत्पाद का नाम: |
4 मिमी सौर केबल |
कंडक्टर: |
56 / 0.285 |
रंग: |
काला या लाल |
आवेदन: |
पावर स्टेशन, सौर ऊर्जा प्रणाली, निर्माण |
जैकेट: |
XLPE |
पैकिंग: |
100 मीटर / रोल |
उत्पाद का नाम: |
4 मिमी सौर केबल |
कंडक्टर: |
56 / 0.285 |
रंग: |
काला या लाल |
आवेदन: |
पावर स्टेशन, सौर ऊर्जा प्रणाली, निर्माण |
जैकेट: |
XLPE |
पैकिंग: |
100 मीटर / रोल |
फोटोवोल्टिक प्रणाली के लिए हार्ड-पहने विद्युत केबल तार 4 मिमी pv1f सौर केबल
विवरण
1.रेटिंग: वोल्टेज: 600 / 1000V तापमान: -40 ° C-- 90 ° C
2. विवरण:
(1) कंडक्टर: टिनडेड annealed तांबा
(2) इन्सुलेशन: 90 ° C XLPE, काला
(3) जैकेट: 90 ° C XLPE, काला या लाल
3.मार्किंग: टीयूवी 2 पीएफजी 1169 पीवी 1-एफ 1 × 2.5 मिमी 2
4. आवेदन: विशेष रूप से उच्च यांत्रिक आवश्यकताओं और चरम मौसम की स्थिति के साथ भवन और उपकरणों के अंदर और बाहर फोटोवोल्टिक प्रणाली घटकों को जोड़ने के लिए बनाया गया है। स्थायी स्थापना के लिए।
5. सामान्य विशेषताएं: इलेक्ट्रॉन-बीम क्रॉस-लिंक्ड इन्सुलेशन और कोटिंग से बना केबल;गर्मी, ठंड, तेल, घर्षण, ओजोन, यूवी और मौसम के खिलाफ उच्च प्रतिरोध;आग के मामले में बेहतर प्रतिक्रिया के साथ।कम धुआं, हलोजन मुक्त, लौ मुक्त, लौ retardant;लचीला, पट्टी करने के लिए आसान, बहुत कम स्थान की आवश्यकता, अत्यंत, अत्यंत यंत्रवत् मजबूत, बहुत लंबे जीवनकाल।
तकनीकी डेटा
आकार | अनुप्रस्थ काट | कंडक्टर संरचना | बाहरी व्यास | मैक्स।डीसी | रेटेड | रेटेड |
20 ℃ पर प्रतिरोध | वोल्टेज | वर्तमान | ||||
mm² | मिमी | मिमी | Ω / किमी | वी। डीसी | ए | |
1 x 2.5 मिमी x | 2.5mm² | 49 x .20.285 | 5.2 | 8.06 | 1000/1500 | 30A |
1 x 4.0 मिमी² | 4.0mm² | 56 x .20.285 | 5.9 | 4.97 | 1000/1500 | 50A |
1 x 6.0 मिमी x | 6.0mm² | 84 x x0.285 | 6.5 | 3.52 | 1000/1500 | 70A |
1 x 10.0 मिमी x | 10.0mm² | 80 x ∅0.40 | 8.5 | 2.12 | 1000/1500 | 95A |
आवेदन:
विशेष रूप से आउटडोर के लिए उपयुक्त, बिजली उत्पादन और तारों, कनेक्शन के संबंधित घटकों के लिए सौर पैनलों पर लागू होता है।सूर्य के प्रकाश का प्रतिरोध, एंटी-एजिंग, कम धुएं वाले हलोजन-मुक्त लौ retardant सामग्री, उच्च ग्रेड, अधिक सुरक्षा का उपयोग करना।
नाम | पीवी केबल |
उत्पाद विवरण | व्यापक रूप से इनडोर और आउटडोर सौर प्रतिष्ठानों, विद्युत स्थापना, इनडोर और आउटडोर, विस्फोट-ग्रस्त क्षेत्रों, कारखानों, औद्योगिक और कृषि उद्योगों में उपयोग किया जाता है। |
उत्पाद की विशेषताएँ | कम धुआं बिना हलोजन, अच्छा ठंडा, पराबैंगनी, ओजोन - प्रतिरोधी और मौसम प्रतिरोधी। |
ज्वाला मंदक, काटने प्रतिरोध और प्रवेश प्रतिरोध। | |
केबल सुरक्षा स्तर protection स्तर। | |
इन्सुलेशन सामग्री के रूप में 150 ℃ फोटोवोल्टिक केबल विकिरण के साथ, हलोजन मुक्त लौ retardant हैलोजन मुक्त, मुख्य कच्चे माल के रूप में गैर विषैले संशोधित पॉलीथीन पतली hengjing राल है, हलोजन मुक्त, गैर विषैले, लौ retardant, गर्मी स्टेबलाइजर जोड़ने, धुआं को खत्म करने एजेंट, परिरक्षक, जैसे कि उर्वरक, में हलोजन, भारी धातु, फास्फोरस नहीं होता है। | |
यह ROHS के अनुरूप है, और इन्सुलेशन प्रतिरोध विसर्जन के बाद छोटा है। | |
विद्युतीय | 1. डीसी प्रतिरोध: 20 ℃ प्रवाहकीय तार कोर डीसी प्रतिरोध पर तैयार केबल 5.09 Ω / किमी से अधिक नहीं है |
2. इन्सुलेशन प्रतिरोध: 20 ℃ पर केबल का तैयार इन्सुलेशन प्रतिरोध 1014 the से कम नहीं होना चाहिए।सेमी, समाप्त केबल इन्सुलेशन प्रतिरोध 90 ℃ पर 1011 insulation से कम नहीं है।से। मी | |
3. म्यान सतह प्रतिरोध: तैयार केबल म्यान सतह का प्रतिरोध 109 resistance से कम नहीं होना चाहिए। | |
केबल संरचना | कंडक्टर: टिन किए गए तांबे के तार 2.5, 4,6,10,16 मिमी 2 पीवी 1 - एफ |
25,16 और 10, 6,4,2.5 मिमी 2 पीवी तार | |
इन्सुलेशन:> कम धूम्रपान और हलोजन सामग्री के साथ 0.5 मिमी मोटी, और ग्राहक की निर्दिष्ट सीमा को पूरा करें। | |
म्यान: कम धुआं और हलोजन मुक्त सामग्री की मोटाई> 0.5 मिमी। | |
विस्तृत पैरामीटर | परिवेश का तापमान: - 40 ℃ ~ + 90 ℃ |
कंडक्टर का उच्चतम तापमान: 120 ℃ (शॉर्ट सर्किट तापमान 200 ℃ में 5 एस की अनुमति दें) | |
सीमित वोल्टेज: AC0.6 / 1kv dc1.8kv। |
(हम 2.5mm2, 6mm2, 10mm2 और 16mm2 के सिंगल कोर का उत्पादन करते हैं, साथ ही साथ ड्यूल कोर,
कृपया मुझे सीधे परामर्श करें यदि आवश्यक हो)

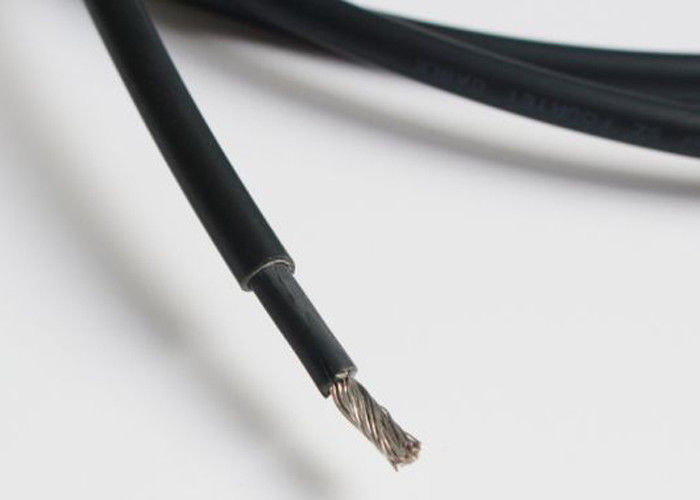

4 मिमी सौर केबल का चित्र
