IP67 कम विषाक्तता वाली सोलर केबल, सिल्वर प्लेटेड कॉपर सोलर डीसी केबल

उत्पत्ति के प्लेस चीन
ब्रांड नाम Pntech
प्रमाणन TUV/CE/ISO9001
मॉडल संख्या डीसी डीसी
न्यूनतम आदेश मात्रा एक सेट
मूल्य Negotiation
पैकेजिंग विवरण 100 सेट / पॉलीबैग 500 सेट / कार्टन 39x39x22 सेमी
प्रसव के समय 3-10days
भुगतान शर्तें एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता प्रति दिन 5000 जोड़े

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
उत्पाद का नाम सोलर केबल परीक्षण वोल्टेज 6kV
सुरक्षा का स्तर IP67 मूल्यांकन वर्तमान 30A
संपर्क प्रतिरोध ≤5mΩ रंग काली
प्रमुखता से दिखाना

सौर प्रणाली केबल

,

सौर विस्तार केबल

एक संदेश छोड़ें
उत्पाद विवरण



PV1-F थोक RoHS CE TUV कनेक्टर के साथ XLPE डीसी सौर pv केबल को मंजूरी दी



सौर केबल विवरण



केबल विवरण:



सौर केबल के लिए उपयुक्त, 2.5 मिमी 2, 4 मिमी 2 और 6 मिमी 2

फोटोवोल्टिक प्रणाली (सौर पैनल, कन्वर्टर्स) के लिए सौर केबलों का आसान, जल्दी और विश्वसनीय कनेक्शन।



प्रकार पार करना किनारा कंडक्टर कंडक्टर आउटर रेटेड रेटेड वजन
अनुभाग डिज़ाइन व्यास प्रतिरोध व्यास वोल्टेज वर्तमान
mm² सं। Ø (मिमी) मिमी Ω / किमी मिमी VAC / डीसी किलो / किमी
पीवी -1 * 1.5 मिमी² 1.5 30x ø 0.25 1.6 13.5 4.8 1000/1800 30 35
पीवी -1 * 2.5 मिमी² 2.5 50x ø 0.25 2.0 8.21 5.3 1000/1800 41 50
पीवी -1 * 4.0 मिमी² 4.0 56x ø 0.3 2.6 5.09 6.1 1000/1800 55 70
पीवी -1 * 6.0 मिमी² 6.0 84x ø 0.3 3.3 3.39 7.1 1000/1800 70 95


योजक



1. कनेक्टर ईन-नॉब प्रकार के साथ ईख के स्पर्श को अपनाता है।
2. ऑटो-लॉक कनेक्शन को अधिक आसान और विश्वसनीय बनाता है।

3. लोकप्रिय फिगर ज्यादातर फील्ड इंस्टालेशन के अनुरूप होता है।

4. जल्दी से संबंधक के लिए।

5. पानी के सबूत और धूल को रोकने।

6. लंबी उम्र।



दर वोल्टेज: 1000v
मूल्यांकन वर्तमान: 22A (2.5 मिमी 2), 30A (4 मिमी 2,6 मिमी 2)
परीक्षण वोल्टेज: 6KV (50 हर्ट्ज)
रक्षा डिग्री: IP67 / IP2X
इन्सुलेशन सामग्री: पीसी / पीए / पीपीओ / TPE
संपर्क सामग्री: चांदी चढ़ाया हुआ तांबा
परिचालन तापमान: -40 डिग्री सेल्सियस ~ 90 डिग्री सेल्सियस
सुरक्षित वर्ग: 2
लौ वर्ग: UL94-V0
प्लग कनेक्टर्स के संपर्क प्रतिरोध: ≤5mΩ
सम्मिलन बल: ≤50N
बल हटाने: ≥50N
उपयुक्त केबल: 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10)
लॉकिंग प्रणाली: में स्नैप करें
उत्पाद संख्या। डीसी डीसी
रेटेड वोल्टेज टीयूवी 1000 वी डीसी
मूल्यांकन वर्तमान 30A
उपयुक्त केबल क्रॉस सेक्शन 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG
टर्मिनल का आकार Φ4.0mm
परीक्षण वोल्टेज डीसी 8KV 1min
प्रदुषण का स्तर 2
सुरक्षा वर्ग कक्षा II
टर्मिनल सामग्री कलई किया हुआ तांबा
संपर्क प्रतिरोध Ω 5 मी≤
इन्सुलेशन सामग्री पीपीसी
IP रेटिंग IP67 (IEC 60529)
पुल-आउट बल ≥ 50 एन
सम्मिलन बल ≤ 50 एन
परीक्षण तापमान -40 -C ~ + 85ºC
लौ कक्षा UL94V - 0


एकत्र करने के लिए निर्देश



सेल्फ असेंबली के दौरान, बताए गए भागों और औजारों का उपयोग किया जाता है या यदि यहां वर्णित तैयारी और असेंबली निर्देशों की अवहेलना की जाती है, तो न तो सुरक्षा और न ही तकनीकी डेटा के अनुपालन की गारंटी दी जा सकती है।

बिजली के झटके के खिलाफ सुरक्षा के लिए, पीवी कनेक्टर्स को असेंबल या असेंबल होने के दौरान बिजली की आपूर्ति से अलग किया जाना चाहिए

अंतिम उत्पाद को बिजली के झटके से सुरक्षा प्रदान करनी चाहिए

लोड के तहत अनप्लगिंग: पीवी प्लग कनेक्शन को लोड के दौरान अनप्लग नहीं किया जाना चाहिए। उन्हें डीसी / एसी कनवर्टर को स्विच करके या एसी सर्किट इंटरप्रेटर को तोड़कर बिना लोड की स्थिति में रखा जा सकता है। वोल्टेज के तहत अनुमति देने और अनप्लग करते हुए।

असंबद्ध कनेक्टर्स को सीलिंग कैप के साथ गंदगी और पानी से संरक्षित किया जाना चाहिए।

प्लग किए गए भाग वॉटरटाइट IP67 हैं


फायदा:



• सरल, त्वरित, सुरक्षित और प्रभावी दायर विधानसभा
• स्वतंत्र रूप से विकसित, नवीन डिजाइन, सीधे स्वतंत्र बौद्धिक संपदा अधिकार, कनेक्टर के लिए अनुकूल है
• उच्च यांत्रिक धीरज
• उच्च वर्तमान और वोल्टेज ले जाने: 30A, 1000VDC
• कम संक्रमण प्रतिरोध
• अभिनव सील, निविड़ अंधकार, धूल प्रतिरोध डिजाइन: IP68
• उत्कृष्ट प्लास्टिक सामग्री, उल 94-V0, विस्तृत तापमान रेंज: -40 डिग्री सेल्सियस से 90 डिग्री सेल्सियस, लंबे समय तक बाहरी अनुप्रयोग के लिए मौसम और यूवी प्रतिरोधी
• टीयूवी द्वारा अनुमोदित

सामान्य प्रश्न:


1. मैं उद्धरण कब प्राप्त कर सकता हूं?
जांच प्राप्त करने के 24 घंटे के भीतर, यदि आपको मूल्य प्राप्त करने के लिए बहुत जरूरी है, तो कृपया हमें केबल के बारे में पूरी जानकारी देने के लिए फोन करें।कीमत की गणना जल्द की जाएगी।
2. प्रसव के बारे में कब तक?
आमतौर पर भुगतान के बाद 3-4 कार्य दिवसों के भीतर, मुख्य रूप से मात्रा के अनुसार।
3. अपने भुगतान की शर्तें क्या है?
हम टी / टी (बैंक हस्तांतरण), एल / सी स्वीकार करते हैं
4. Do आप स्वीकार अनुकूलित आदेश?
हाँ हम करते हैं।
5. आप की पेशकश OEM और ODM?
हाँ।Oem और odm उपलब्ध हैं।

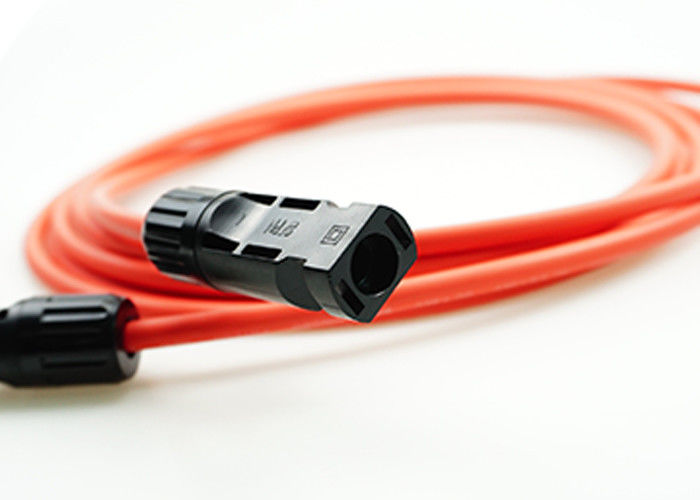

सौर केबल का चित्र



IP67 कम विषाक्तता वाली सोलर केबल, सिल्वर प्लेटेड कॉपर सोलर डीसी केबल 0
