उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Pntech
प्रमाणन: TUV/CE/ISO9001
मॉडल संख्या: H1Z2Z2-K 1x4mm2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मी / रोल
मूल्य: Negotiation
पैकेजिंग विवरण: 100 m / रोल 250 m / रोल, दो रोल प्रति गत्ते का डिब्बा, दफ़्ती का आकार: 42 * 42 * 22 cm भी ग्राहक की
प्रसव के समय: 3-7days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रतिदिन 70000 मी
उत्पाद का नाम: |
4 मिमी सौर पीवी केबल |
तापमान सीमा: |
-40 ℃ ~ + 90 ℃ |
इन्सुलेशन सामग्री: |
XLPE |
संरचना: |
56 / 0.285mm |
कंडक्टर सामग्री: |
फंसे हुए टिन वाले तांबे |
केबल आयुध डिपो: |
5.7mm |
रेटेड वोल्टेज: |
एसी ऊओ / U0.6 ~ 1.0KV, DC1.5KV |
रंग: |
काला लाल |
उत्पाद का नाम: |
4 मिमी सौर पीवी केबल |
तापमान सीमा: |
-40 ℃ ~ + 90 ℃ |
इन्सुलेशन सामग्री: |
XLPE |
संरचना: |
56 / 0.285mm |
कंडक्टर सामग्री: |
फंसे हुए टिन वाले तांबे |
केबल आयुध डिपो: |
5.7mm |
रेटेड वोल्टेज: |
एसी ऊओ / U0.6 ~ 1.0KV, DC1.5KV |
रंग: |
काला लाल |
H1Z2Z2-K 4mm सौर pv केबल XLPE दोहरी अछूता TUV EN50618 सौर प्रणाली के लिए
पीवी फोटोवोल्टिक केबल डीसी सौर ऊर्जा केबल मानक
दीन एन 50618
अग्नि-प्रतिरोध प्रदर्शन: IEC 60332-1
कम धूम्रपान उत्सर्जन: एन / आईईसी 61034-2
एन 50525-1, अनुलग्नक बी के अनुसार हैलोजन मुक्त
EN 50267-2-2, IEC 60754-2 के अनुसार गैसों की कम संक्षारकता
पीवी फोटोवोल्टिक केबल डीसी सौर ऊर्जा केबल तकनीकी चरित्र:
कार्यशील वोल्टेज: AC: 600 / 1000V DC: 900 / 1800V
मैक्सियम वोल्टेज: 1.8KV
टेस्ट वोल्टेज: 6.5kV एसी
काम कर रहे तापमान: -40-90 ओ सी
झुकने वाले रेडियू:
फिक्स्ड: 4 एक्स समग्र व्यास
फ्लेक्सिड: 5 x समग्र व्यास
मैक्स।कंडक्टर तापमान: 120o सी
शॉर्ट-सर्किट मैक्स।कंडक्टर तापमान: 250 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोध: 10 MΩ x किमी
1. निर्माण: Tinned सहयोग, XLPE इन्सुलेशन, XLPE बाहरी म्यान।
2. टेस्ट वोल्टेज: 6500V, 5min;रेटेड वोल्टेज: 1000 / 1800V डीसी।
3. हलोजन मुक्त और कम धुआं, रोह मानक।
4. यूवी प्रतिरोध।
5. तापमान रेटिंग: -40 डिग्री सेल्सियस से 125 डिग्री सेल्सियस, ठंड प्रतिरोध।
6. TUV प्रमाणन, TUV2Pfg1169-1।
7. फोटोवोल्टिक प्रणाली के लिए पावर केबल।
नाम: सिंगल-कोर सौर केबल | कंडक्टर: टिनडेड कॉपर वायर |
कार्यकारी मानक: एन 50618 | इन्सुलेशन: कम धुआं हलोजन मुक्त विकिरण पार से जुड़े पॉलीओलफिन |
मॉडल: H1Z2Z2-K | जैकेट: कम धुआं हलोजन मुक्त विकिरण पार से जुड़े पॉलीओलफिन |
केबल विनिर्देशों: 2.5 / 4/6/10/16/25/35 मिमी 4 | रेटेड वोल्टेज: 1500 वी |
परिवेश का तापमान: -40 ~ 90ºC | परीक्षण वोल्टेज: 6.5KV |
केबल तापमान: -40 ~ 120ºC | मौसम प्रतिरोध: यूवी अवरुद्ध |
शॉर्ट सर्किट तापमान: 250 circuitC | सेवा जीवन:> 25 साल |
झुकने त्रिज्या:> 4 × Ø (mm <8mm)> 6 × Ø≥ (mm8mm) | रंग: काला, लाल |
अनुप्रयोग
एकल कंडक्टर, सूर्य के प्रकाश प्रतिरोधी, फोटोवोल्टिक तार रेटेड 90 ° C गीले या 105 ° C शुष्क 2000V ग्राउंडेड और अनग्राउंड फोटोवोल्टिक पावर सिस्टम की इंटरकनेक्शन वायरिंग के लिए, जैसा कि धारा 690.31 (ए) और नेशनल इलेक्ट्रिकल कोड (एनईसी) के अन्य लागू भागों में वर्णित है। , एनएफपीए 70
विकल्प:
अनुरोध पर उपलब्ध रंगीन चरण आईडी धारियां
मल्टी-प्लेक्सिंग अनुरोध पर उपलब्ध है
विशेषताएं:
90 डिग्री सेल्सियस गीला और सूखा रेटेड
उच्च तापमान पर विरूपण प्रतिरोधी
उत्कृष्ट नमी प्रतिरोध,
एक व्यापक तापमान रेंज पर स्थिर विद्युत गुण
क्रश और संपीड़न कटौती के लिए उत्कृष्ट प्रतिरोध
अधिकांश तेलों और रसायनों के लिए प्रतिरोधी
यूवी / सूरज की रोशनी के लिए प्रतिरोधी
-40 डिग्री सेल्सियस पर ठंडे बेंड परीक्षण को पूरा करता है
उत्पाद का नाम | टीयूवी स्टैंडर्ड सोलर केबल |
मॉडल नं। | H1Z2Z2-K 1x 4 मिमी 2 |
वोल्टेज | हाई वोल्टेज केबल |
इन्सुलेशन सामग्री | XLPE |
सामग्री आकार | गोल तार |
प्रमाणीकरण | आरओएसएच, सीई, टीयूवी |
मानक | टीयूवी EN50618 |
कोर | 1 कोर |
परिवहन पैकेज | आयरन-वुडन ड्रम, आयरन ड्रम |
आवेदन | निर्माण, भूमिगत, औद्योगिक, पावर स्टेशन |
शीथ सामग्री | XLPE |
वायर कोर सामग्री | कलई किया हुआ तांबा |
अनुप्रस्थ काट | 4mm2 |
नाम | पीवी केबल |
उत्पाद विवरण | व्यापक रूप से इनडोर और आउटडोर सौर प्रतिष्ठानों, विद्युत स्थापना, इनडोर और आउटडोर, विस्फोट-ग्रस्त क्षेत्रों, कारखानों, औद्योगिक और कृषि उद्योगों में उपयोग किया जाता है। |
उत्पाद की विशेषताएँ | कम धुआं बिना हलोजन, अच्छा ठंडा, पराबैंगनी, ओजोन - प्रतिरोधी और मौसम प्रतिरोधी। |
ज्वाला मंदक, काटने प्रतिरोध और प्रवेश प्रतिरोध। | |
केबल सुरक्षा स्तर protection स्तर। | |
इन्सुलेशन सामग्री के रूप में 150 ℃ फोटोवोल्टिक केबल विकिरण के साथ, हलोजन मुक्त लौ retardant हैलोजन मुक्त, मुख्य कच्चे माल के रूप में गैर विषैले संशोधित पॉलीथीन पतली hengjing राल है, हलोजन मुक्त, गैर विषैले, लौ retardant, गर्मी स्टेबलाइजर जोड़ने, धुआं को खत्म करने एजेंट, परिरक्षक, जैसे कि उर्वरक, में हलोजन, भारी धातु, फास्फोरस नहीं होता है। | |
यह ROHS के अनुरूप है, और इन्सुलेशन प्रतिरोध विसर्जन के बाद छोटा है। | |
विद्युतीय | 1. डीसी प्रतिरोध: 20 ℃ प्रवाहकीय तार कोर डीसी प्रतिरोध पर तैयार केबल 5.09 Ω / किमी से अधिक नहीं है |
2. इन्सुलेशन प्रतिरोध: 20 ℃ पर केबल का तैयार इन्सुलेशन प्रतिरोध 1014 the से कम नहीं होना चाहिए।सेमी, समाप्त केबल इन्सुलेशन प्रतिरोध 90 ℃ पर 1011 insulation से कम नहीं है।से। मी | |
3. म्यान सतह प्रतिरोध: तैयार केबल म्यान सतह का प्रतिरोध 109 resistance से कम नहीं होना चाहिए। | |
केबल संरचना | कंडक्टर: टिन किए गए तांबे के तार 2.5, 4, 6, 10, 16 मिमी ^ 2 पीवी 1 - एफ |
25, 16 और 10, 6, 4, 2 मिमी ^ 2 पीवी तार | |
इन्सुलेशन:> कम धूम्रपान और हलोजन सामग्री के साथ 0.5 मिमी मोटी, और ग्राहक की निर्दिष्ट सीमा को पूरा करें। | |
म्यान: कम धुआं और हलोजन मुक्त सामग्री की मोटाई> 0.5 मिमी। | |
विस्तृत पैरामीटर | परिवेश का तापमान: - 40 ℃ ~ + 90 ℃ |
कंडक्टर का उच्चतम तापमान: 120 ℃ (शॉर्ट सर्किट तापमान 200 ℃ में 5 एस की अनुमति दें) | |
सीमित वोल्टेज: AC0.6 / 1kv dc1.8kv। |
(हम 2.5mm2, 6mm2, 10mm2 और 16mm2 के सिंगल कोर का उत्पादन करते हैं, साथ ही साथ ड्यूल कोर,
कृपया मुझे सीधे परामर्श करें यदि आवश्यक हो)

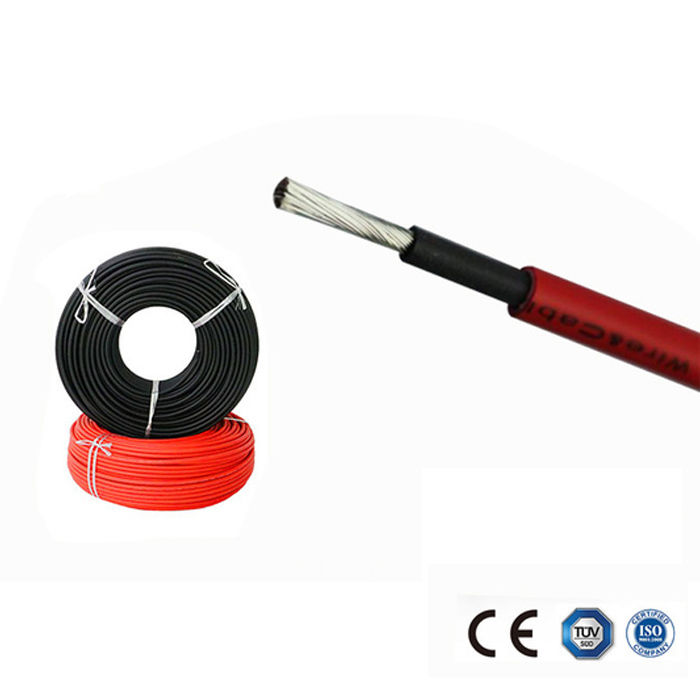

4 मिमी सौर पीवी केबल के चित्र
