मॉइस्चरप्रूफ सिंगल कोर वायर, सनलाइट रेसिस्टेंट 4 एमएम सिंगल कोर केबल

उत्पाद विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: Pntech

प्रमाणन: TUV/CE/ISO9001

मॉडल संख्या: H1Z2Z2-K 1x4mm2

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 100 मी / रोल

मूल्य: Negotiation

पैकेजिंग विवरण: 100 m / रोल 250 m / रोल, दो रोल प्रति गत्ते का डिब्बा, दफ़्ती का आकार: 42 * 42 * 22 cm भी ग्राहक की

प्रसव के समय: 3-7days

भुगतान शर्तें: एल / सी, टी / टी

आपूर्ति की क्षमता: प्रतिदिन 70000 मी

सर्वोत्तम मूल्य प्राप्त करें
अभी संपर्क करें
विनिर्देश
प्रमुखता से दिखाना:

सिंगल कोर इलेक्ट्रिकल केबल

,

टीयूवी सोलर केबल

उत्पाद का नाम:
4mm2 DC XLPE सोलर केबल
वर्तमान:
55A
इन्सुलेशन सामग्री:
XLPE
संरचना:
56 / 0.3 मिमी
कंडक्टर सामग्री:
फंसे हुए टिन वाले तांबे
केबल आयुध डिपो:
5.7mm
प्रतिरोध:
≤5.09 (Ω / किमी)
रेटेड वोल्टेज:
एसी ऊओ / U0.6 ~ 1.0KV, DC1.5KV
रंग:
काला लाल
तापमान सीमा:
-40 ℃ ~ + 90 ℃
उत्पाद का नाम:
4mm2 DC XLPE सोलर केबल
वर्तमान:
55A
इन्सुलेशन सामग्री:
XLPE
संरचना:
56 / 0.3 मिमी
कंडक्टर सामग्री:
फंसे हुए टिन वाले तांबे
केबल आयुध डिपो:
5.7mm
प्रतिरोध:
≤5.09 (Ω / किमी)
रेटेड वोल्टेज:
एसी ऊओ / U0.6 ~ 1.0KV, DC1.5KV
रंग:
काला लाल
तापमान सीमा:
-40 ℃ ~ + 90 ℃
विवरण
मॉइस्चरप्रूफ सिंगल कोर वायर, सनलाइट रेसिस्टेंट 4 एमएम सिंगल कोर केबल



TUV EN50618 12AWG 4mm2 1.5KV DC XLPE सौर केबल दोहरी इन्सुलेशन यूवी प्रतिरोध



निर्माण



(1) कंडक्टर: टिनडेड annealed तांबा
(2) इन्सुलेशन: 120 ° C XLPE, काला
(3) जैकेट: 120 ° C XLPE, काला या लाल


1. नाममात्र वोल्टेज: U0 / U = 600 / 1000V AC, 1000 / 1800V DC;
2. टेस्ट वोल्टेज: 6500V, 50Hz, 5Min।
3. तापमान रेटिंग: 45oC तक + 125oC, -40oF तक + 257oF, परिवेश का तापमान: 25years (TUV) -40oC तक +90oC, -40oF तक + 193oF, मैक्स। शॉर्ट सर्किट तापमान: 280oC, 536oF।
4. झुकने त्रिज्या: निश्चित स्थापना> 4X कभी-कभी स्थानांतरित> 5X



प्रकार अनुप्रस्थ काट स्ट्रैंड डिजाइन कंडक्टर व्यास कंडक्टर प्रतिरोध बाहरी व्यास रेटेड वोल्टेज मूल्यांकन वर्तमान
H1Z2Z2-K 1x4mm2 4mm2 56x .30.3 मिमी 2.6mm 5.09 km / किमी 5.7mm 1500VDC 55A



अनुप्रयोग


एकल कंडक्टर, सूर्य के प्रकाश प्रतिरोधी, फोटोवोल्टिक तार रेटेड 90 ° C गीले या 105 ° C शुष्क 2000V ग्राउंडेड और अनग्राउंड फोटोवोल्टिक पावर सिस्टम की इंटरकनेक्शन वायरिंग के लिए, जैसा कि धारा 690.31 (ए) और नेशनल इलेक्ट्रिकल कोड (एनईसी) के अन्य लागू भागों में वर्णित है। , एनएफपीए 70


विकल्प:


अनुरोध पर उपलब्ध रंगीन चरण आईडी धारियां
मल्टी-प्लेक्सिंग अनुरोध पर उपलब्ध है


विशेषताएं:


90 डिग्री सेल्सियस गीला और सूखा रेटेड
उच्च तापमान पर विरूपण प्रतिरोधी
उत्कृष्ट नमी प्रतिरोध,
एक व्यापक तापमान रेंज पर स्थिर विद्युत गुण
क्रश और संपीड़न कटौती के लिए उत्कृष्ट प्रतिरोध
अधिकांश तेलों और रसायनों के लिए प्रतिरोधी
यूवी / सूरज की रोशनी के लिए प्रतिरोधी
-40 डिग्री सेल्सियस पर ठंडे बेंड परीक्षण को पूरा करता है



उत्पाद का नाम टीयूवी स्टैंडर्ड सोलर केबल
मॉडल नं। H1Z2Z2-K 1x 4 मिमी 2
वोल्टेज हाई वोल्टेज केबल
इन्सुलेशन सामग्री XLPE
सामग्री आकार गोल तार
प्रमाणीकरण आरओएसएच, सीई, टीयूवी
मानक टीयूवी EN50618
कोर 1 कोर
परिवहन पैकेज आयरन-वुडन ड्रम, आयरन ड्रम
आवेदन निर्माण, भूमिगत, औद्योगिक, पावर स्टेशन
शीथ सामग्री XLPE
वायर कोर सामग्री कलई किया हुआ तांबा
अनुप्रस्थ काट 4mm2




नाम पीवी केबल
उत्पाद विवरण व्यापक रूप से इनडोर और आउटडोर सौर प्रतिष्ठानों, विद्युत स्थापना, इनडोर और आउटडोर, विस्फोट-ग्रस्त क्षेत्रों, कारखानों, औद्योगिक और कृषि उद्योगों में उपयोग किया जाता है।
उत्पाद की विशेषताएँ कम धुआं बिना हलोजन, अच्छा ठंडा, पराबैंगनी, ओजोन - प्रतिरोधी और मौसम प्रतिरोधी।
ज्वाला मंदक, काटने प्रतिरोध और प्रवेश प्रतिरोध।
केबल सुरक्षा स्तर protection स्तर।
इन्सुलेशन सामग्री के रूप में 150 ℃ फोटोवोल्टिक केबल विकिरण के साथ, हलोजन मुक्त लौ retardant हैलोजन मुक्त, मुख्य कच्चे माल के रूप में गैर विषैले संशोधित पॉलीथीन पतली hengjing राल है, हलोजन मुक्त, गैर विषैले, लौ retardant, गर्मी स्टेबलाइजर जोड़ने, धुआं को खत्म करने एजेंट, परिरक्षक, जैसे कि उर्वरक, में हलोजन, भारी धातु, फास्फोरस नहीं होता है।
यह ROHS के अनुरूप है, और इन्सुलेशन प्रतिरोध विसर्जन के बाद छोटा है।
विद्युतीय 1. डीसी प्रतिरोध: 20 ℃ प्रवाहकीय तार कोर डीसी प्रतिरोध पर तैयार केबल 5.09 Ω / किमी से अधिक नहीं है
2. इन्सुलेशन प्रतिरोध: 20 ℃ पर केबल का तैयार इन्सुलेशन प्रतिरोध 1014 the से कम नहीं होना चाहिए।सेमी, समाप्त केबल इन्सुलेशन प्रतिरोध 90 ℃ पर 1011 insulation से कम नहीं है।से। मी
3. म्यान सतह प्रतिरोध: तैयार केबल म्यान सतह का प्रतिरोध 109 resistance से कम नहीं होना चाहिए।
केबल संरचना कंडक्टर: टिन किए गए तांबे के तार 2.5, 4, 6, 10, 16 मिमी ^ 2 पीवी 1 - एफ
25, 16 और 10, 6, 4, 2 मिमी ^ 2 पीवी तार
इन्सुलेशन:> कम धूम्रपान और हलोजन सामग्री के साथ 0.5 मिमी मोटी, और ग्राहक की निर्दिष्ट सीमा को पूरा करें।
म्यान: कम धुआं और हलोजन मुक्त सामग्री की मोटाई> 0.5 मिमी।
विस्तृत पैरामीटर परिवेश का तापमान: - 40 ℃ ~ + 90 ℃
कंडक्टर का उच्चतम तापमान: 120 ℃ (शॉर्ट सर्किट तापमान 200 ℃ में 5 एस की अनुमति दें)
सीमित वोल्टेज: AC0.6 / 1kv dc1.8kv।


(हम 2.5mm2, 6mm2, 10mm2 और 16mm2 के सिंगल कोर का उत्पादन करते हैं, साथ ही साथ ड्यूल कोर,
कृपया मुझे सीधे परामर्श करें यदि आवश्यक हो)

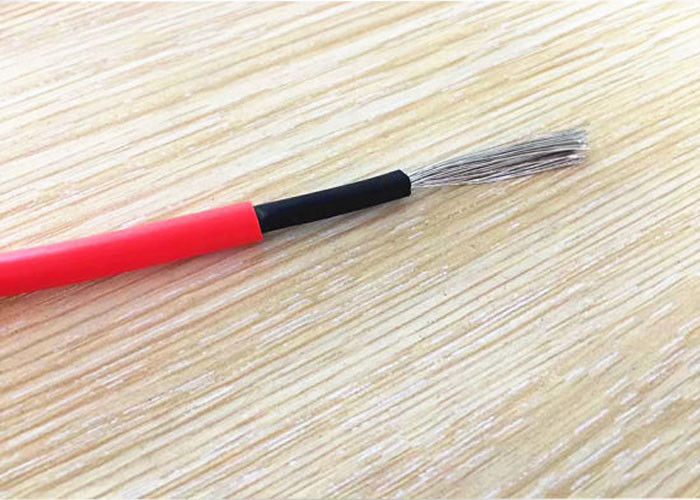

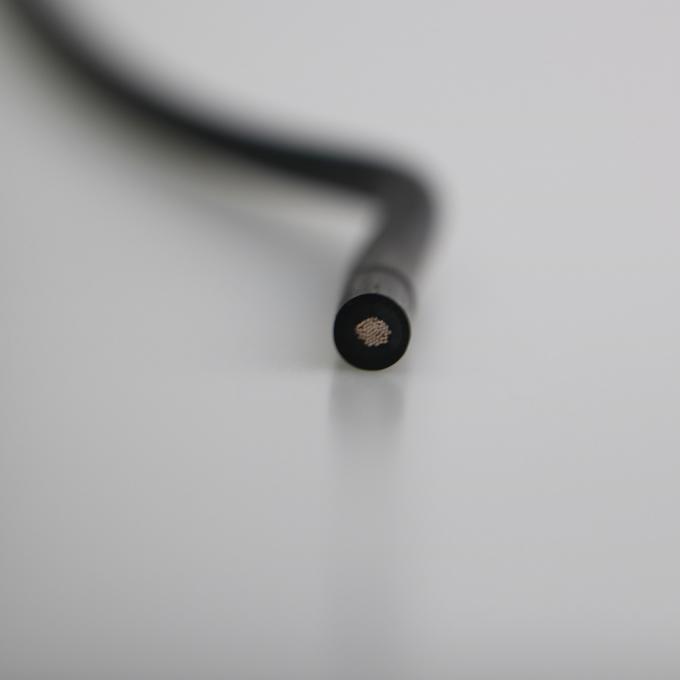

4 मिमी 2 डीसी एक्सएलपीई सौर केबल के चित्र

मॉइस्चरप्रूफ सिंगल कोर वायर, सनलाइट रेसिस्टेंट 4 एमएम सिंगल कोर केबल 0मॉइस्चरप्रूफ सिंगल कोर वायर, सनलाइट रेसिस्टेंट 4 एमएम सिंगल कोर केबल 1
